Eine weitere Anlage nach Wünschen unserer YouTube-Community. Eine moderne Anlage mit großem Bahnhof, schlanken Weichen, großen Radien (kein R1) und einer Schiebebühne.
Anlagenplan als colorierte Mappe (DIN A4) mit C-Gleisplan inkl. Art.-Nr., Höhenangaben der Trassen, 3D-Bilder der Anlage als Gestaltungsvorschlag und Stückliste mit Anzahl und Art.-Nr. inkl. diverser Tipps + Ratschläge zum Thema Rahmen- und Anlagenbau sowie der möglichen Digitalsteuerung.
Eine genaue Vorstellung dieser Anlage findet Ihr auf unserem YouTube-Kanal:
C-Gleisplan "Weichenfels" Vorstellung auf YouTube
Auf Wunsch senden wir auch die entsprechende Wintrack-Datei (nach der Kaufabwicklung) zusätzlich per Mail zu. Bitte beachten Sie, dass Sie zum Öffnen und Bearbeiten der Dateien die Wintrack-Software Version 17.0.1 3D benötigen. Wenn Sie die Wintrack-Dateien per Mail haben wollen, senden Sie uns bitte Ihren Wunsch inklusive Gleisplan-Nr. und Rechnungs-Nr. an: info@meisesmobacenter.de
Achtung! Aufgrund der Anlagentiefe sollte die Anlage auf Rollfüßen beweglich sein und die Möglichkeit bestehen, dass die Anlage (insbesondere während der Bauphase) von jeder Seite erreichbar ist.

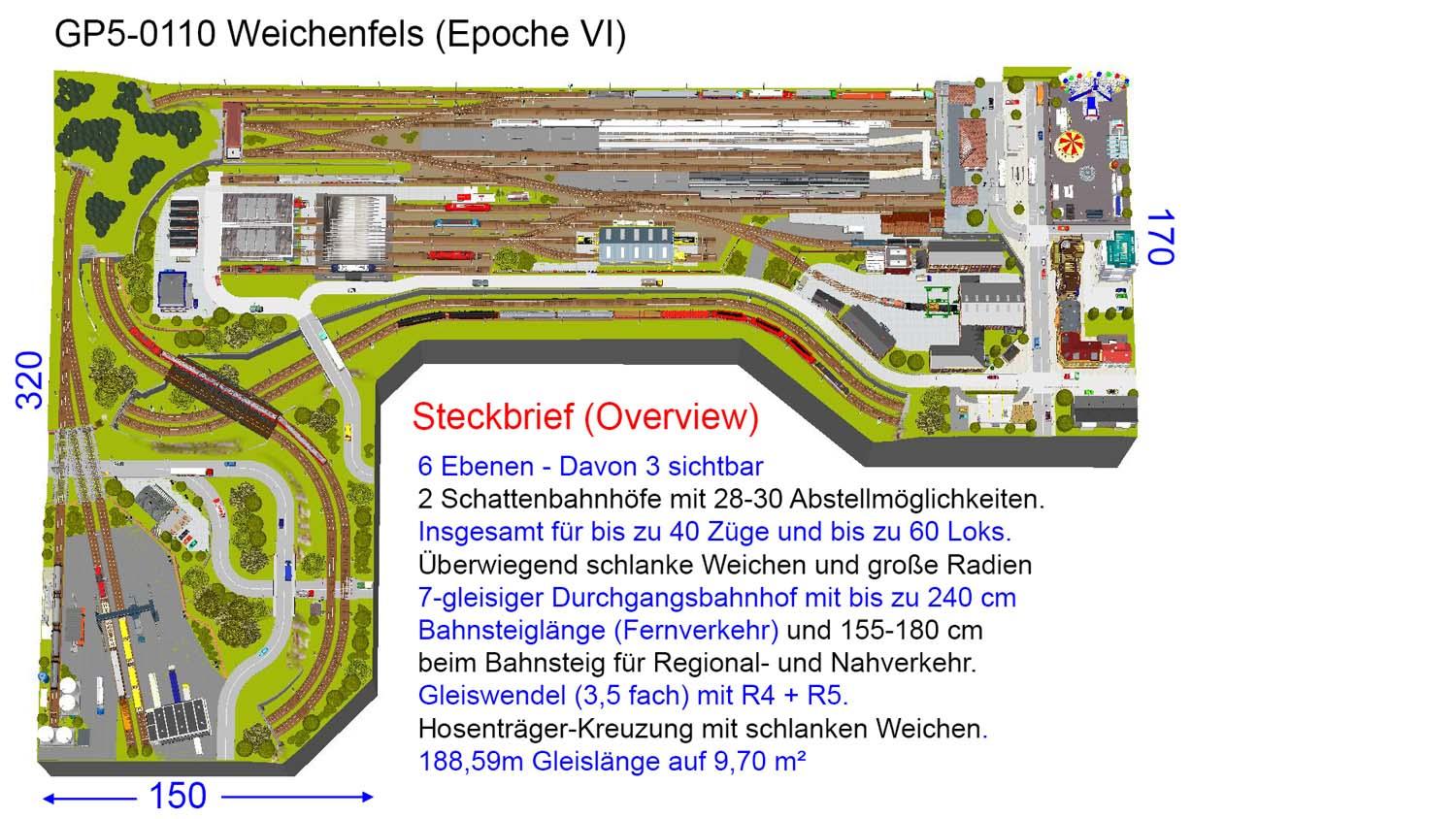

| Gleisplan | GP5-0110 Weichenfels |

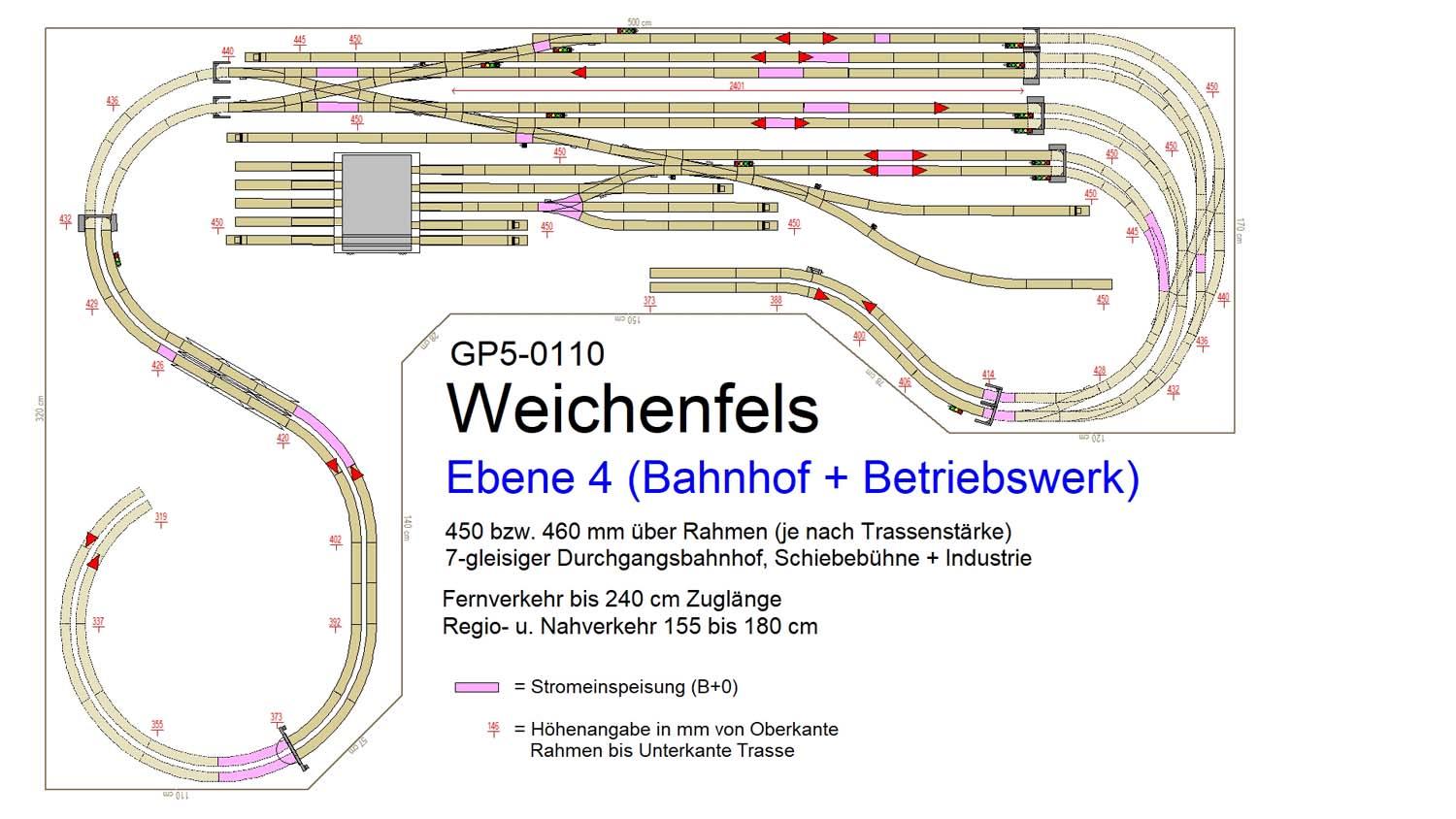

| Thema | 2-gleisige Hauptbahn mit großem Durchgangsbahnhof, modernem Bw und Güterverladung |
| Besonderheit | Kreisverkehr und Hundeknochen-Prinzip |
| Gleis | C-Gleis |
| Maße | 500 x 320 cm (L-Form) |
| MMC- Rahmenplan | Ja, aber ohne Berücksichtigung der Materialstärke |
| Gleislänge | 188,59 m |
| Grundfläche | 9,70 m² |

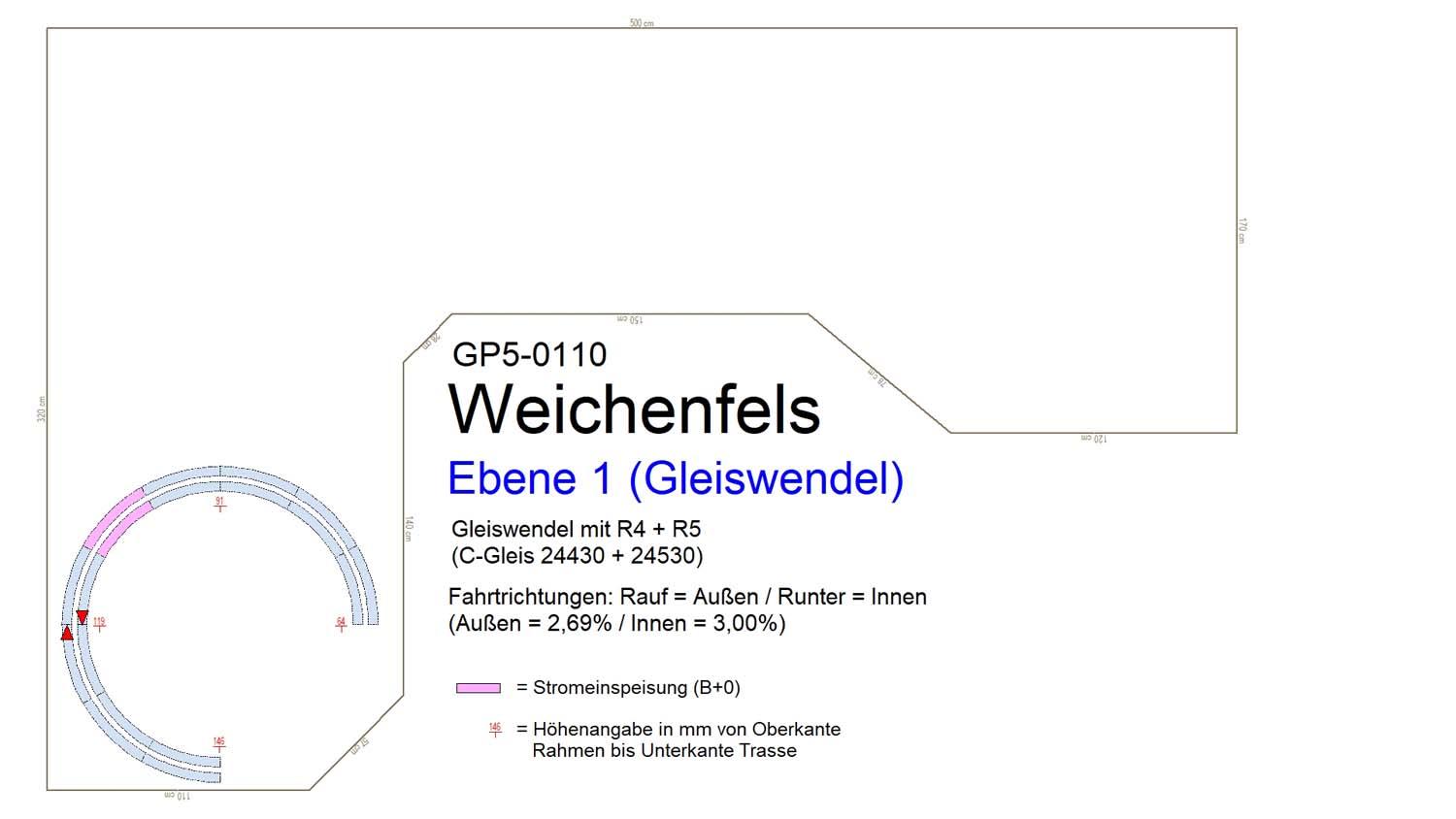

| Ebenen: | 6 (2 davon nur Gleiswendel) - 3 sichtbare Ebenen |

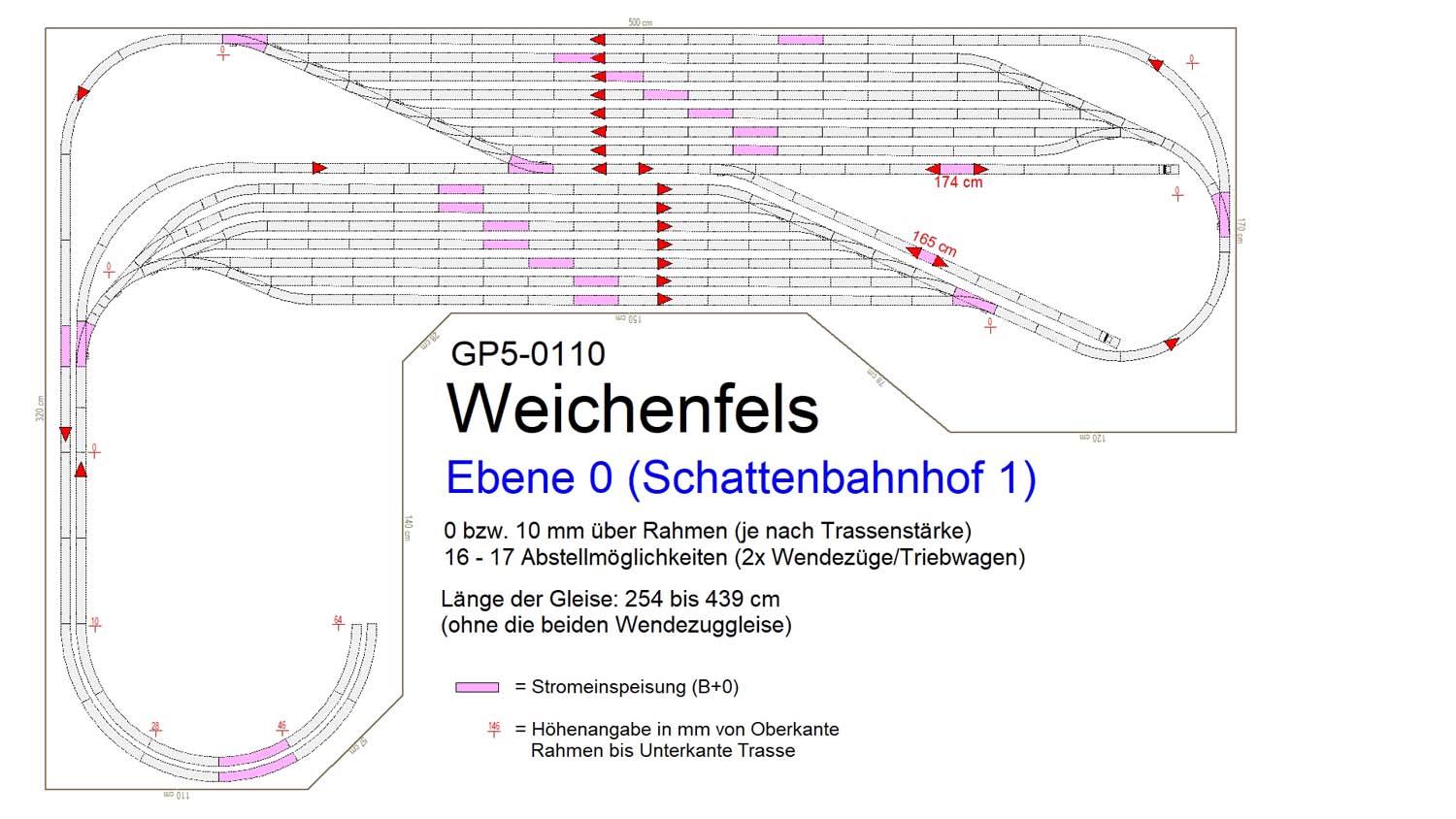

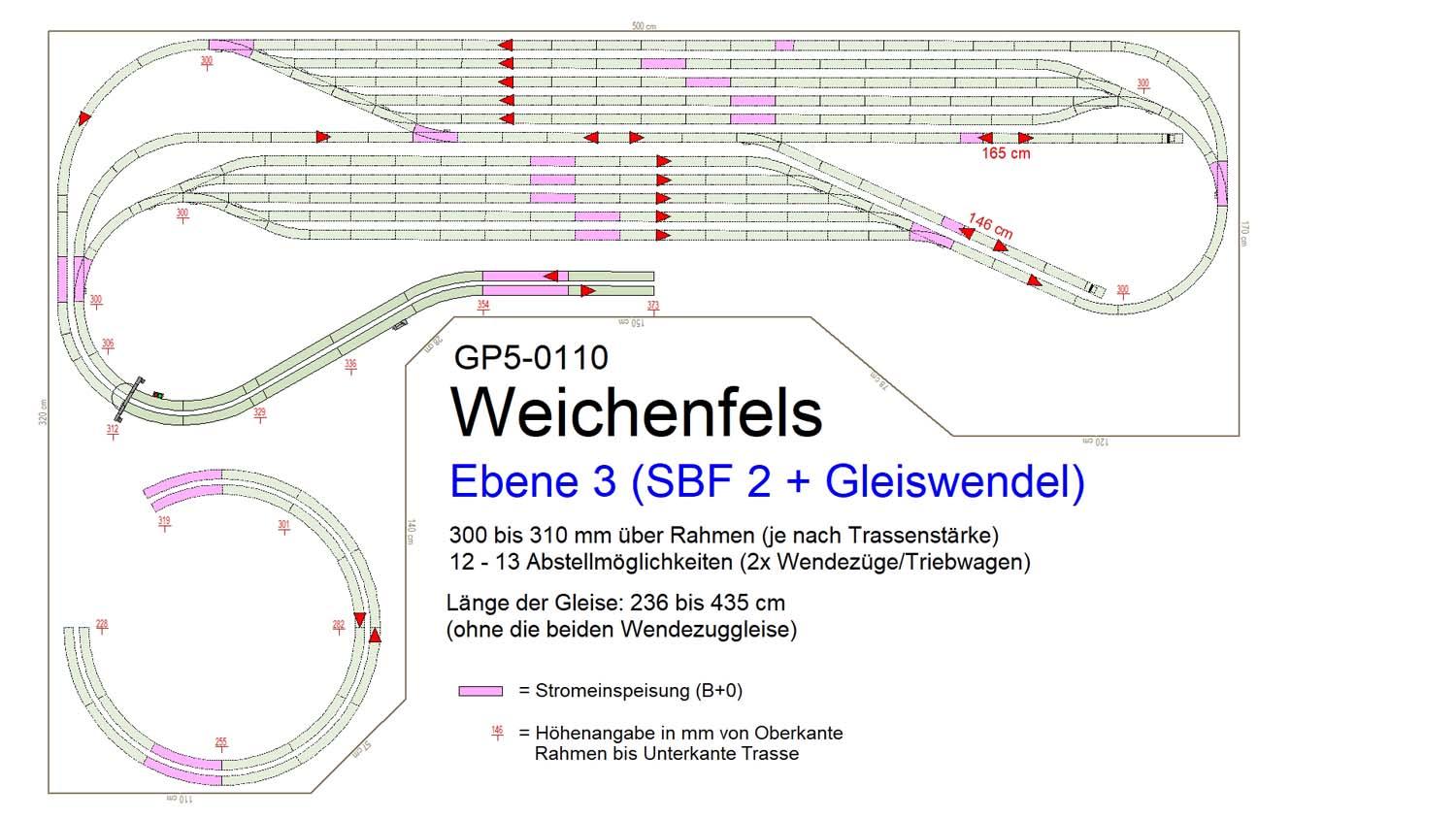

| SBF (Schattenbahnhof) | ja ( 2 Stück) |
| Anzahl SBF-Gleise | 28 (für mindestens 30 Züge) |
| Stromkreise | 2-3 |
| Längster Zug | 430 cm (Schattenbahnhof), 240 cm im Bahnhof (Bahnsteig) |
Eigentlich selbstverständlich, hier aber noch einmal der Hinweis, dass unsere Gleispläne generell vom Widerrufsrecht ausgeschlossen sind. Gleiches gilt für Bild- und Tonträger bzw. Software.
