Die Vorlage dieser Anlage stammt aus dem Buch: Modellbahn Praxis 1 von 1981 von J. M. Hill (Alba Publikation). Die Zeichnungen und Gleispläne stammen von Ivo Cordes und R. Kimpenhaus.

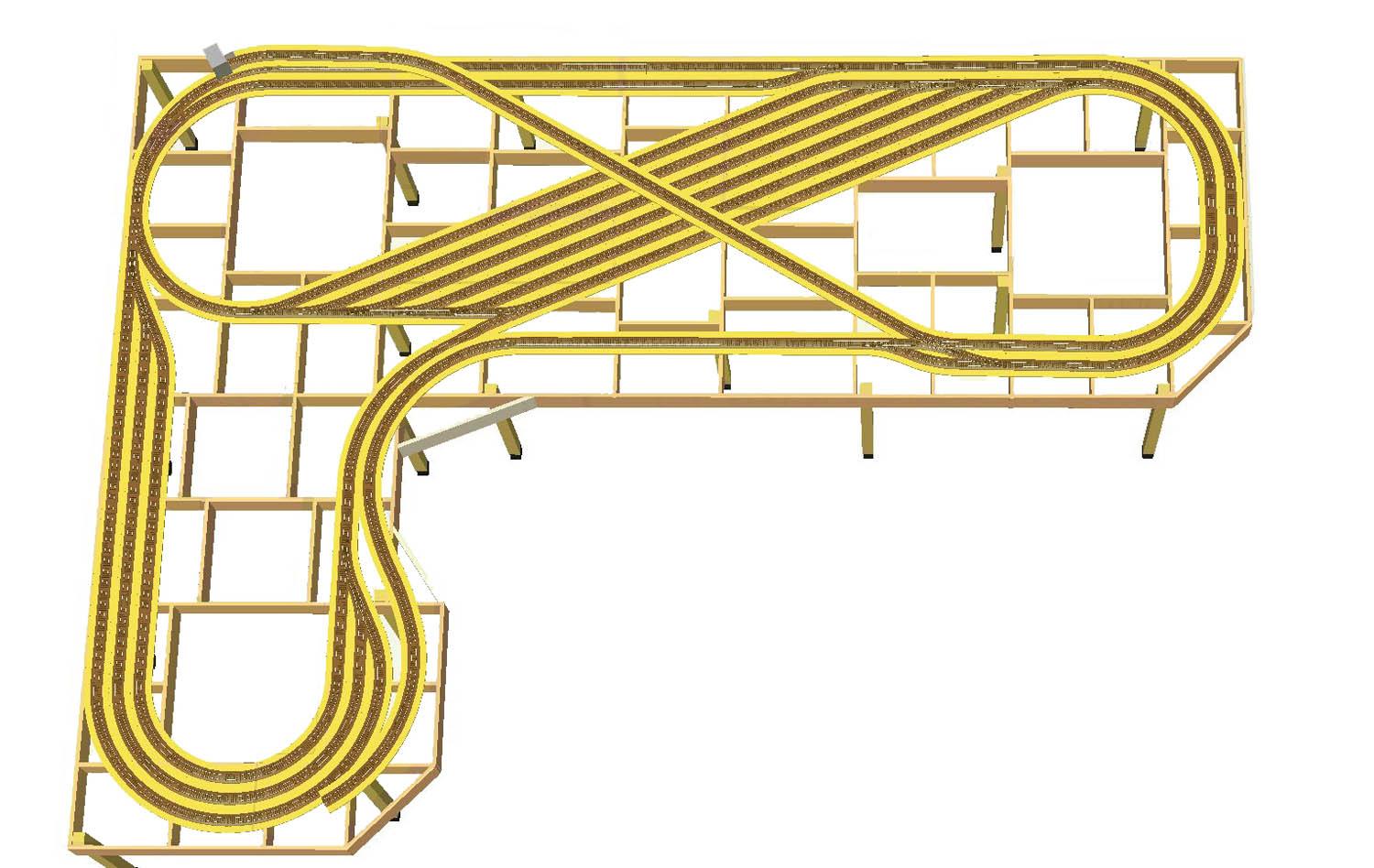

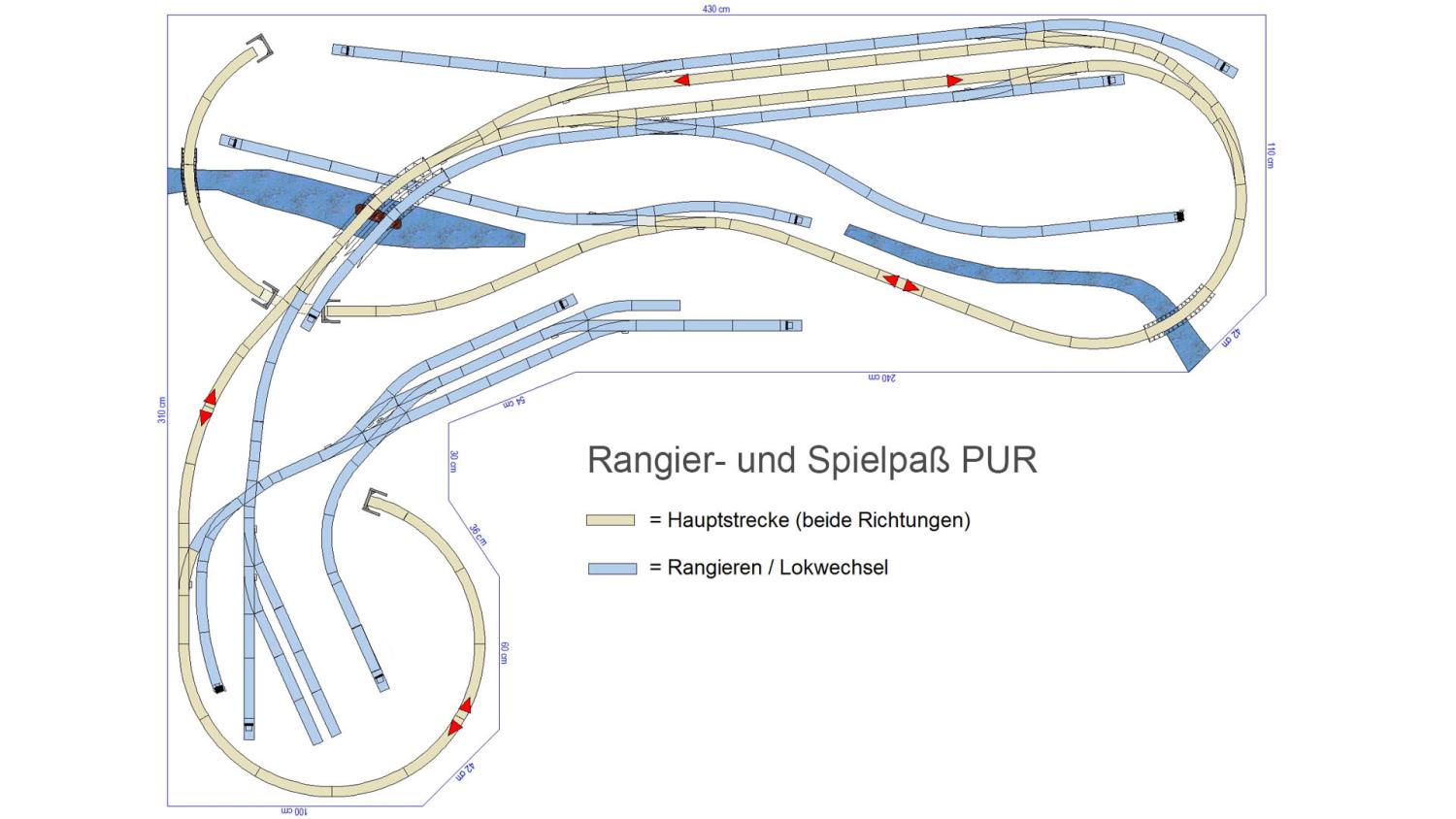

Anlagenplan als colorierte Mappe (DIN A4) mit C-Gleisplan inkl. Art.-Nr., Höhenangaben der Trassen, 3D-Bilder der Anlage als Gestaltungsvorschlag und Stückliste mit Anzahl und Art.-Nr. inkl. diverser Tipps + Ratschläge zum Thema Rahmen- und Anlagenbau sowie der möglichen Digitalsteuerung.
Eine genaue Vorstellung dieser Anlage findet Ihr auf unserem YouTube-Kanal:
https://www.youtube.com/watch?v=Il3JCZkCYjI
Auf Wunsch senden wir auch die entsprechende Wintrack-Datei (nach der Kaufabwicklung) zusätzlich per Mail zu. Bitte beachten Sie, dass Sie zum Öffnen und Bearbeiten der Dateien die Wintrack-Software Version 17.0.1 3D benötigen. Wenn Sie die Wintrack-Dateien per Mail haben wollen, senden Sie uns bitte Ihren Wunsch inklusive Gleisplan-Nr. und Rechnungs-Nr. an: info@meisesmobacenter.de
Achtung! Aufgrund der Anlagentiefe sollte die Anlage auf Rollfüßen beweglich sein und die Möglichkeit bestehen, dass die Anlage (insbesondere während der Bauphase) von jeder Seite erreichbar ist.

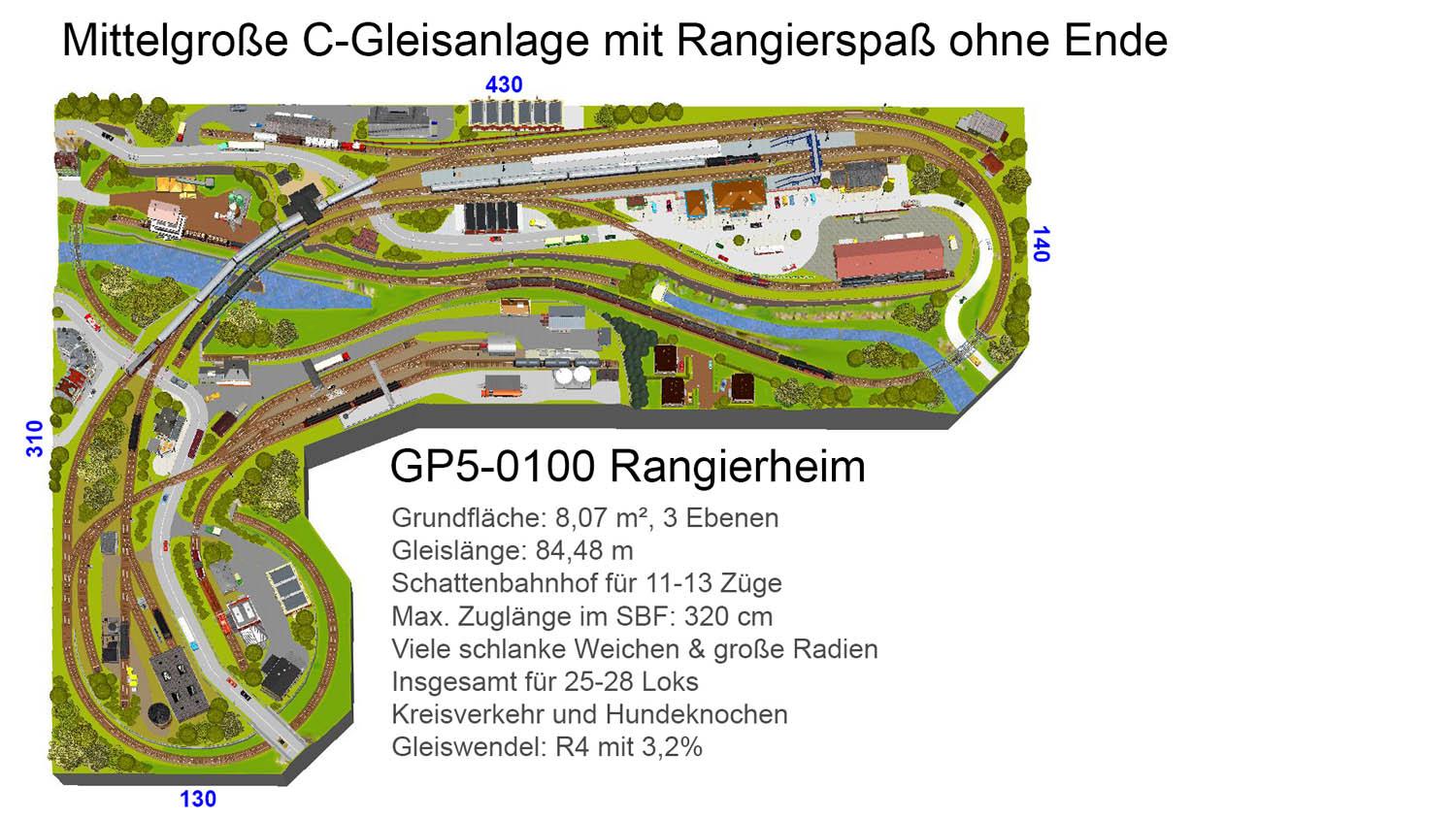

| Gleisplan | GP5-0100 Rangierheim |

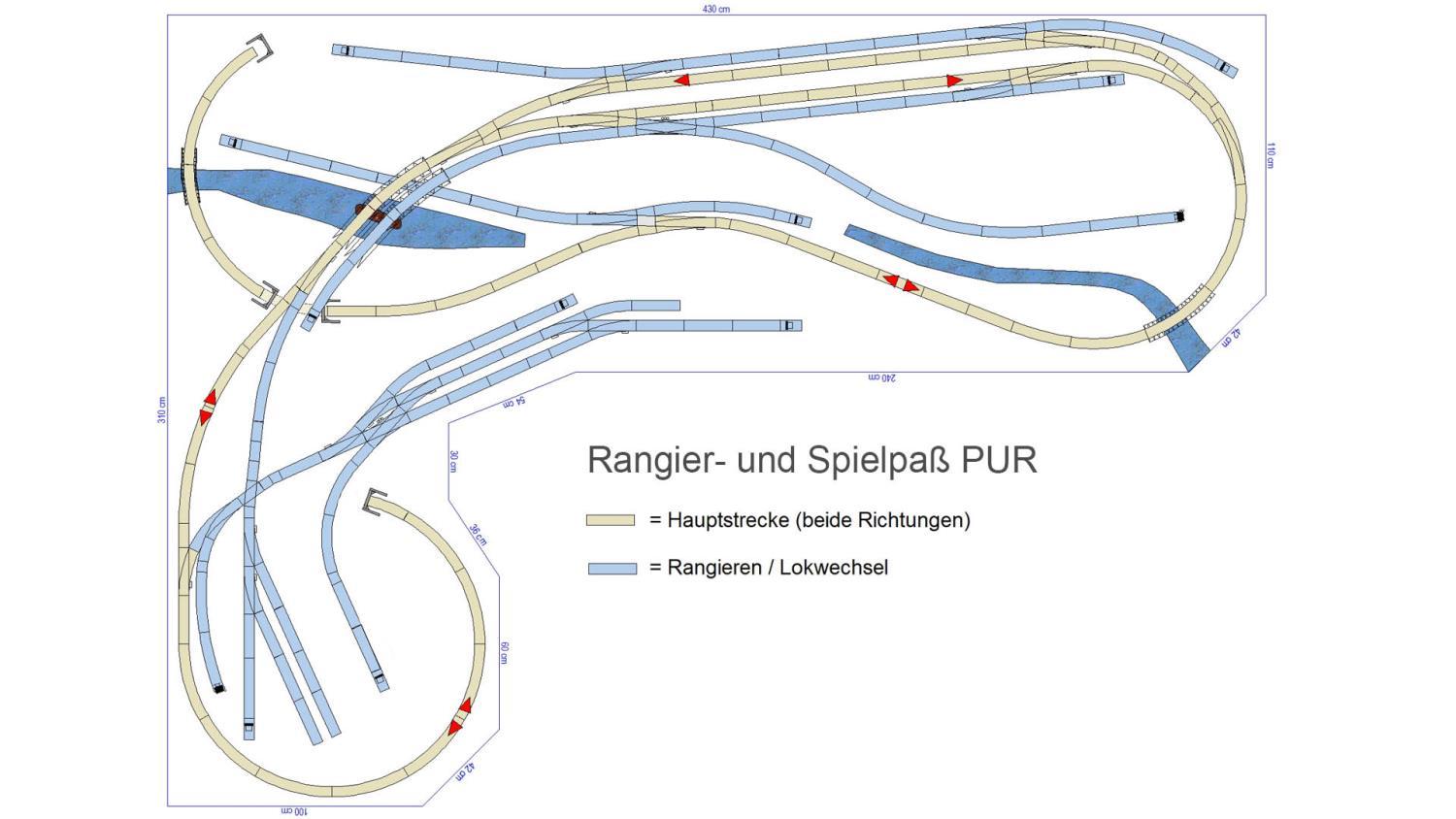

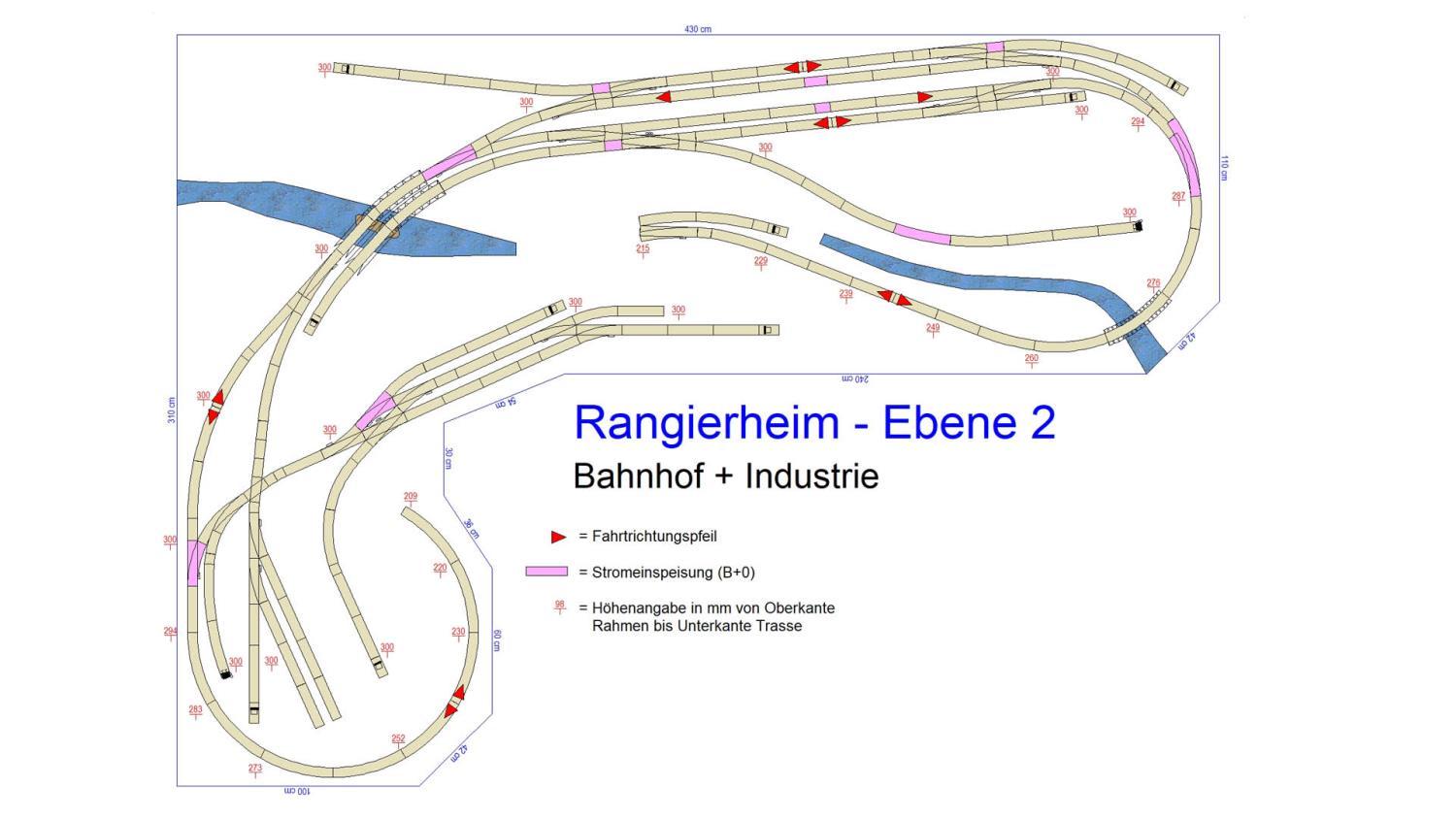

| Thema | 1-gleisige Hauptbahn mit Durchgangsbahnhof, kleinem Bw und viel Rangierspaß |
| Besonderheit | Kreisverkehr und Hundeknochen-Prinzip |
| Gleis | C-Gleis |
| Maße | 430 x 310 x 140 cm (L-Form) |
| MMC- Rahmensystem | Nein |
| Gleislänge | 84,48 m |
| Grundfläche | 8,07 m² |

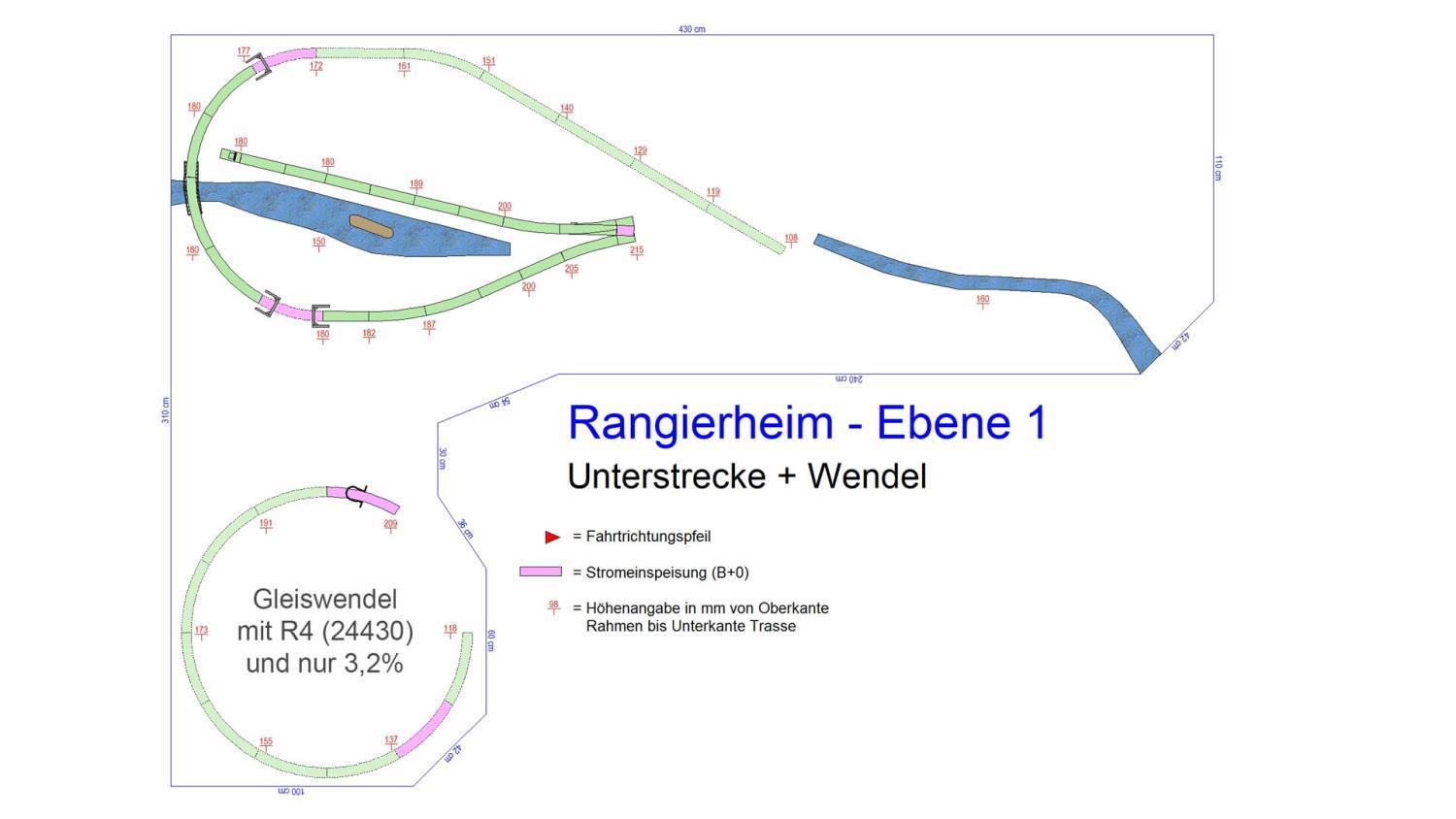

| Ebenen: | 3 |

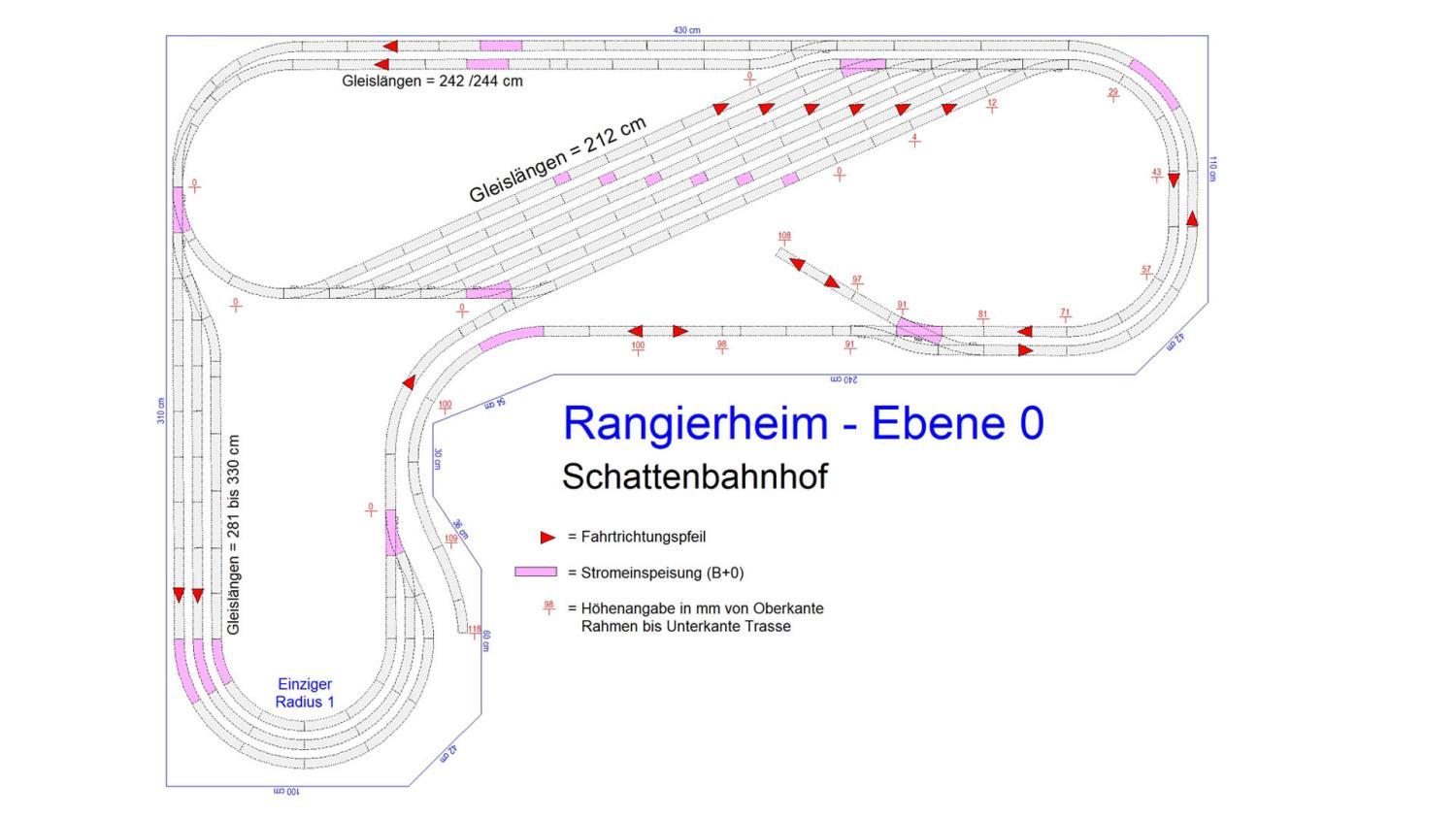

| SBF (Schattenbahnhof) | ja |
| Anzahl SBF-Gleise | 11 |
| Stromkreise | 1 (CS2/3/3+ inkl. 60VA Netzteil) |
| Längster Zug | 320 cm (Schattenbahnhof), 170 cm im Bahnhof (Bahnsteig) |
Eigentlich selbstverständlich, hier aber noch einmal der Hinweis, dass unsere Gleispläne generell vom Widerrufsrecht ausgeschlossen sind. Gleiches gilt für Bild- und Tonträger bzw. Software.
