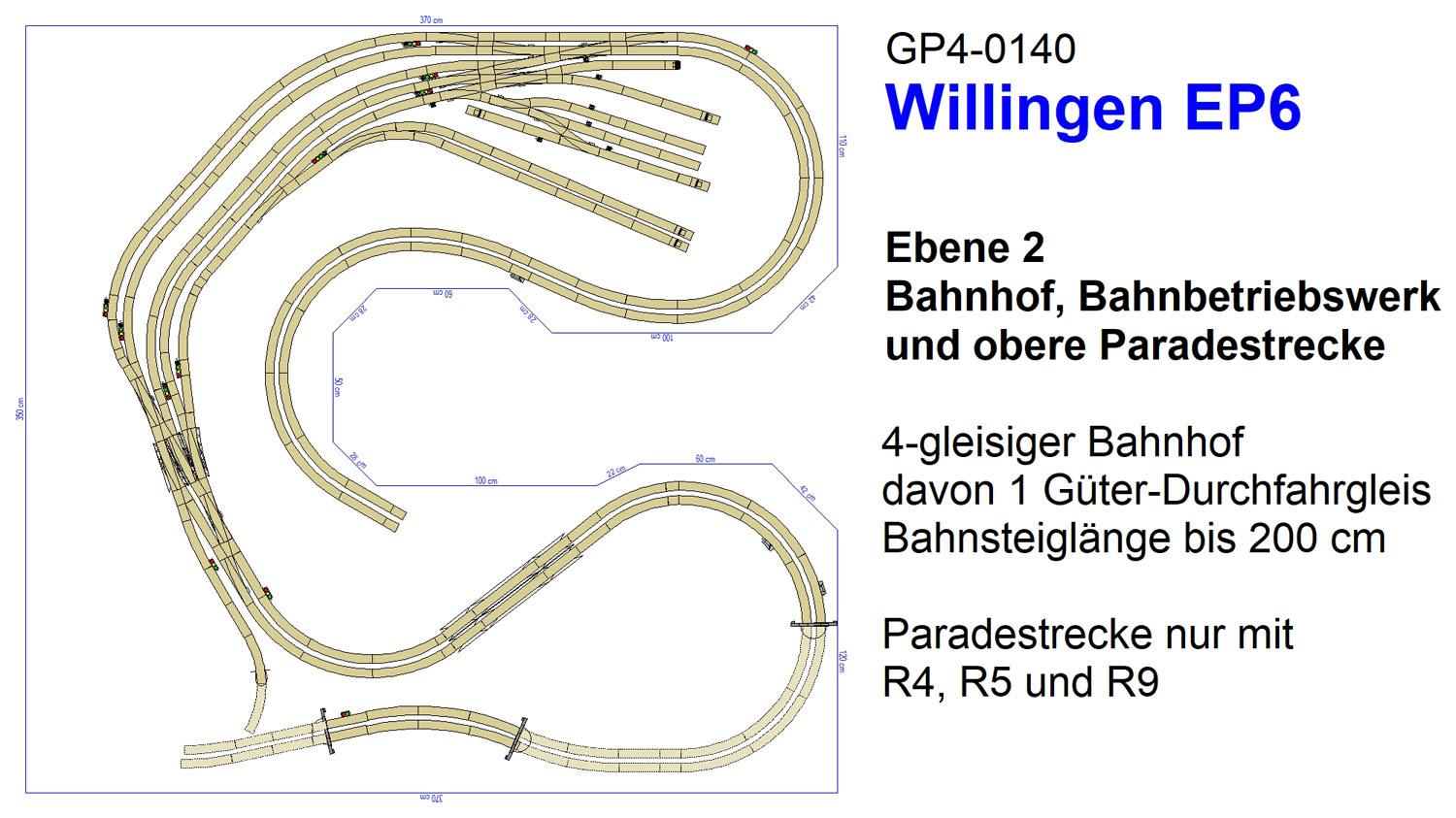

Diese C-Gleisanlage hat es wirklich in sich. Nichts für Anfänger. Und aufgrund der Anlagentiefe, sollte diese Anlage unbedingt beweglich sein und in der X- und Y-Achse mindestens 50-60cm Freiraum haben. Sehr anspruchsvolle Gleisgeometrie mit sehr großen Radien. Überwiegend R4/R5 + R9. Auch der Bahnhof bzw. der Bahnsteig ist teilweise gebogen (Größtenteils mit R9 bzw. 24912-Gleisen). Im Bahnhof (außen dem Bw) nur schlanke Weichen. Selbst auf der Nebenbahn wurde kein Radius 1 verplant.
Hier geht es zum Gleisplan-Video mit Simulationsfahrt über die Anlage
Anlagenplan als colorierte Mappe (DIN A4) mit C-Gleisplan inkl. Art.-Nr., Höhenangaben der Trassen, 3D-Bilder der Anlage als Gestaltungsvorschlag und Stückliste mit Anzahl und Art.-Nr. inkl. diverser Tipps + Ratschläge zum Thema Rahmen- und Anlagenbau sowie der möglichen Digitalsteuerung.
Spantenpläne gehören nicht zum Lieferumfang. Rahmenpläne nur in Ausnahmefällen (wenn wir die Anlage selbst bereits gebaut haben)
Auf Wunsch senden wir auch die entsprechende Wintrack-Datei (nach der Kaufabwicklung) zusätzlich per Mail zu. Bitte beachten Sie, dass Sie zum Öffnen und Bearbeiten der Dateien die Wintrack-Software Version 17.0 3D benötigen. Wenn Sie die Wintrack-Dateien per Mail haben wollen, senden Sie uns bitte Ihren Wunsch inklusive Gleisplan-Nr. und Rechnungs-Nr. an: info@meisesmobacenter.de

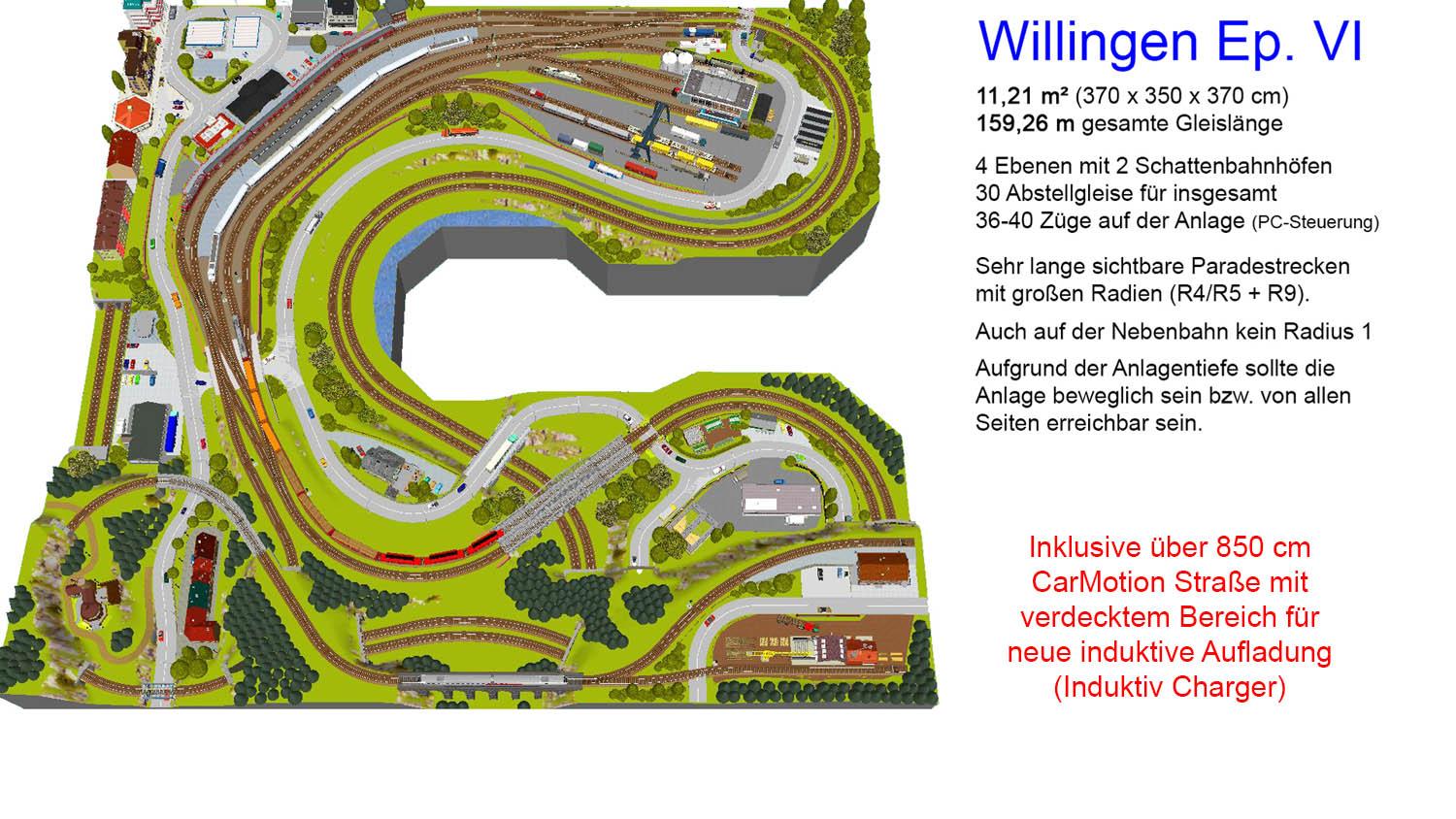

| Gleisplan | GP4-0140 Willingen Ep. VI |

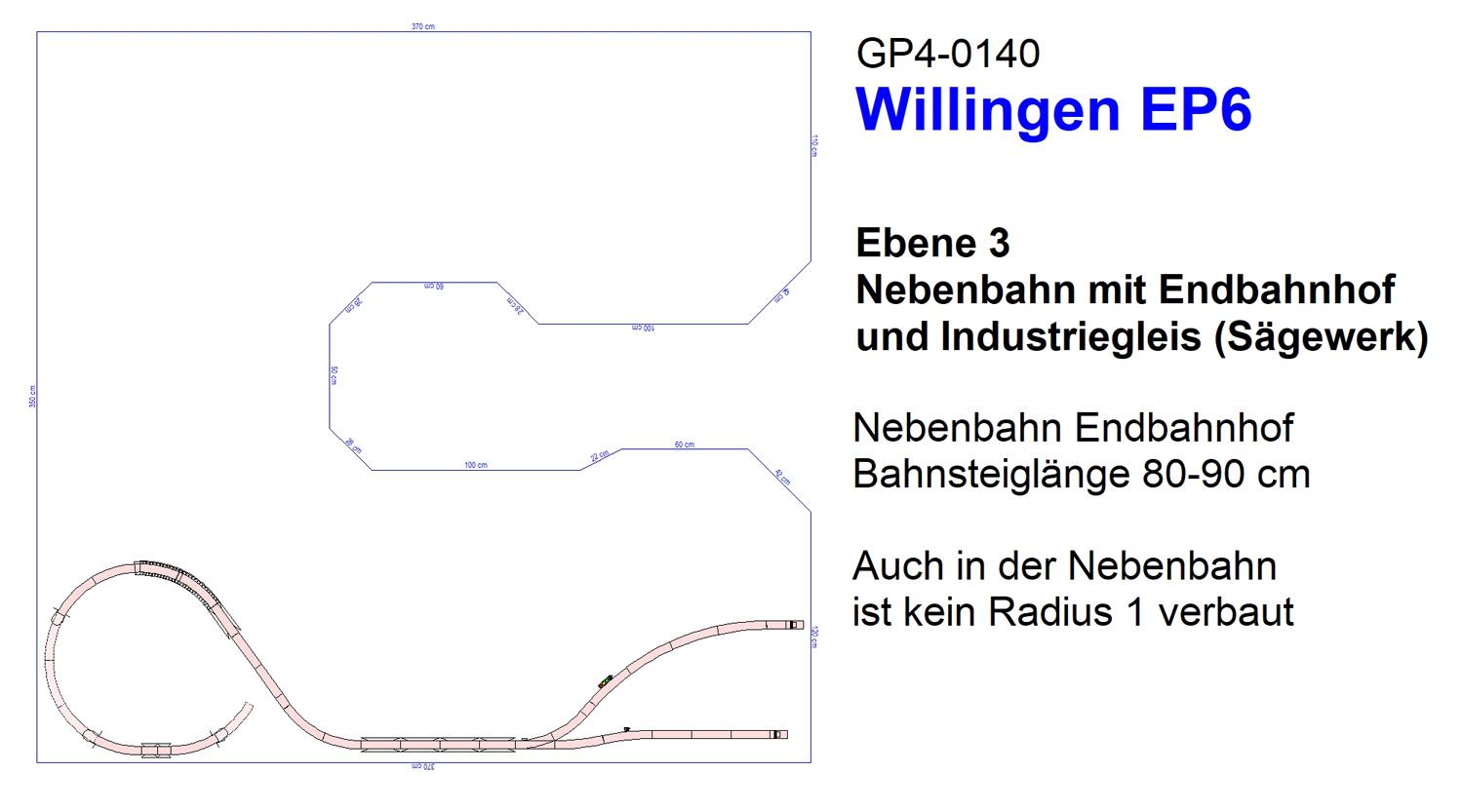

| Thema | 2-gleisige Hauptbahn m. Bw, Paradestrecke mit großen Radien + Nebenbahn mit Endbahnhof |
| Ergänzung | Für bis zu 40 Züge mit PC-Steuerung |
| Gleis | C-Gleis |
| Maße | 370 x 350 x 370 cm (U-Form) |
| Rahmenplan inklusive | NEIN |
| Gleislänge | 159,26 m |
| Grundfläche | 11,21 m² |
| Ebenen: | 4 |

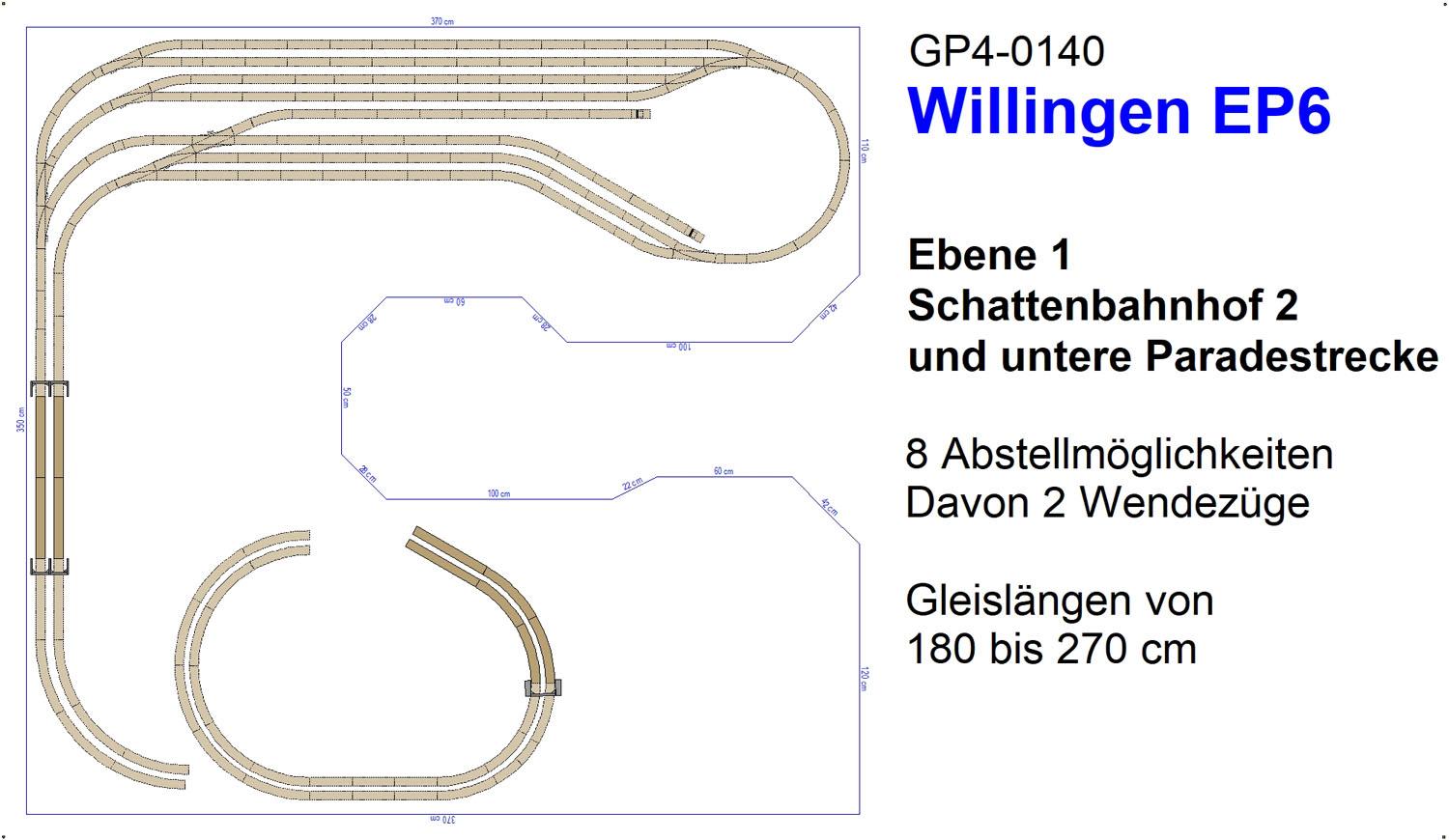

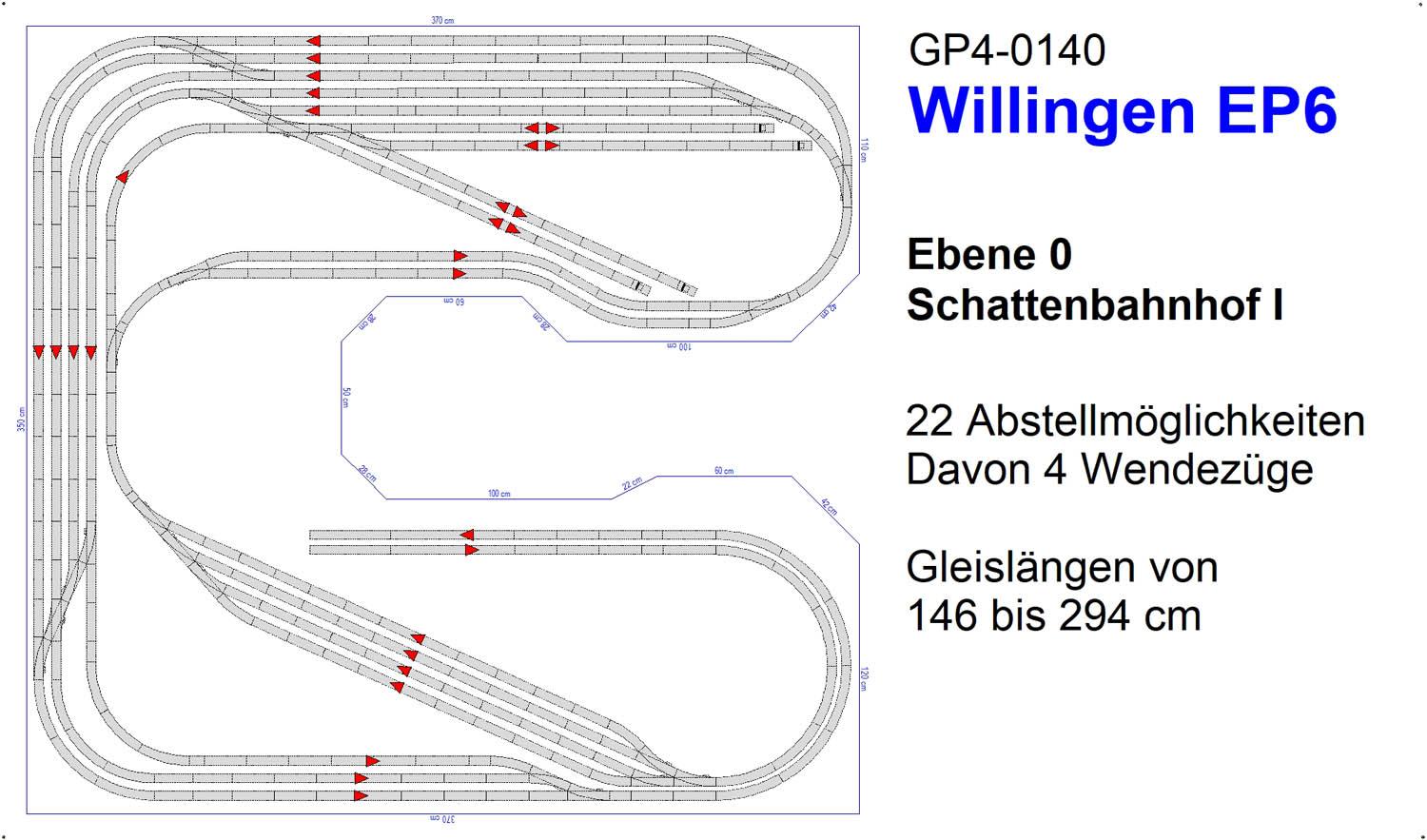

| SBF | 2 Schattenbahnhöfe (Hundeknochen-Prinzip) |
| Anzahl SBF-Gleise | 30 (teilweise bis 294cm lang und somit doppelt belegbar) |
| Stromkreise | 2-3 (je nach Auslastung, Sound-Loks, Wagen-Innenbeleuchtung etc.) |
| Längster Zug | 220 cm (Bahnhof) bis zu 290cm (Schattenbahnhof) |
Eigentlich selbstverständlich, hier aber noch einmal der Hinweis, dass unsere Gleispläne generell vom Widerrufsrecht ausgeschlossen sind. Gleiches gilt für Bild- und Tonträger bzw. Software.
