Spur:
H0

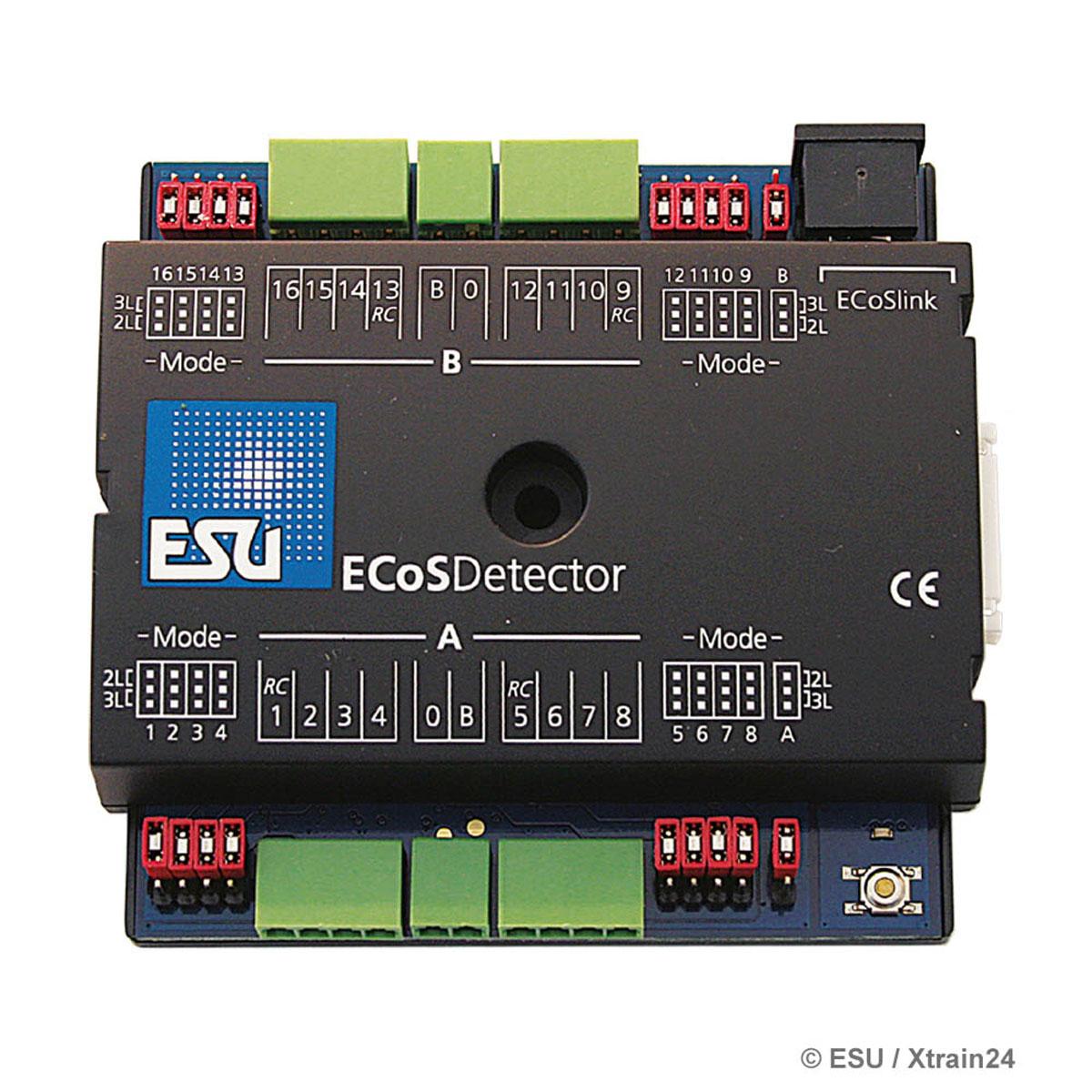

ECoSDetector Rückmeldemodul, 16 Digitale
Inputs, davon 4 RailCom Rückmelder. Digitale Inputs für 2-Leiter- oder
3-Leiterbetrieb umschaltbar, OPTO
Stromfühler
Der ECoSDetector kann 16 Gleisabschnitte
überwachen Die Eingänge lassen sich per Steckbrücke einzeln umschalten zwischen
Schalteingang (Masseeingang) oder Stromfühler. Der ECoSDetector ist also
universell auf allen Gleissystemen verwendbar und somit die erste Wahl für alle
2-Leiterfahrer. Da die Eingänge, in denen jeweils maximal 3A Strom fließen
dürfen, in zwei Gruppen separat voneinander mit Strom versorgt werden können,
kann jeder ECoSDetector bis zu zwei Booster-Stromkreise abdecken. Optokoppler
sorgen für eine zuverlässige Erkennung.
Zugnummernerkennung
Neben den konventionellen Gleisbesetztmeldern
ist der ECoSDetector darüber hinaus in der Lage, vier der 16 Gleisabschnitte
besonders zu überwachen: Mit Hilfe der RailCom®-Technik („local detector“) kann
auf diesen Abschnitten nicht nur herausgefunden werden, ob sich ein Zug darauf
befindet, sondern sogar, welcher Zug genau es ist (Zugnummernerkennung). Hierzu
benötigen Sie freilich Railcom®-fähige Lokdecoder.
Clever
Die Kenntnis, welcher Zug genau sich auf einem
Abschnitt befindet, führt in Verbindung mit dem Fahrstraßenmodul der ECoS zu
neuen Funktionen: So können beispielsweise automatisch die Schranken eines
Bahnüberganges gesenkt werden, oder die Züge suchen sich im Schattenbahnhof ein
freies Gleis. Hierbei sind die Schalteingänge oder Gleisbesetztmelder
elektronisch „entprellt“, um auch bei unzuverlässigem Kontakt oder stark
verschmutzten Schienen eine zuverlässige Rückmeldung zu gewähren.
ECoSlink-Anschluss
Jeder ECoSDetector wird direkt über den ECoSlink-Bus
mit der Zentrale verbunden. Geeignet sind neben allen ECoS Zentralen auch alle
Central Station® Reloaded mit Update von ESU. Die galvanische Trennung von
Bussystem und Zentrale sorgt hierbei für höchste Betriebssicherheit und sichere
Übertragung zur Zentrale. An der Zentrale werden alle ECoSDetector automatisch
erkannt und in den Betriebsablauf eingebunden. Die Konfiguration der Geräte
erfolgt hierbei komfortabel und bequem direkt an der Zentrale und kann auch
nach dem Einbau durchgeführt werden.
Zukunft eingebaut
Die Betriebssoftware jedes ECoSDetector kann bei Bedarf aktualisiert und
um zusätzliche Funktionen erweitert werden: Das hierfür erforderliche „Update“
erfolgt bei Bedarf vollautomatisch durch die Zentrale. Auf diese Weise ist Ihr
ECoSDetector stets auf dem aktuellen Stand der Technik.
