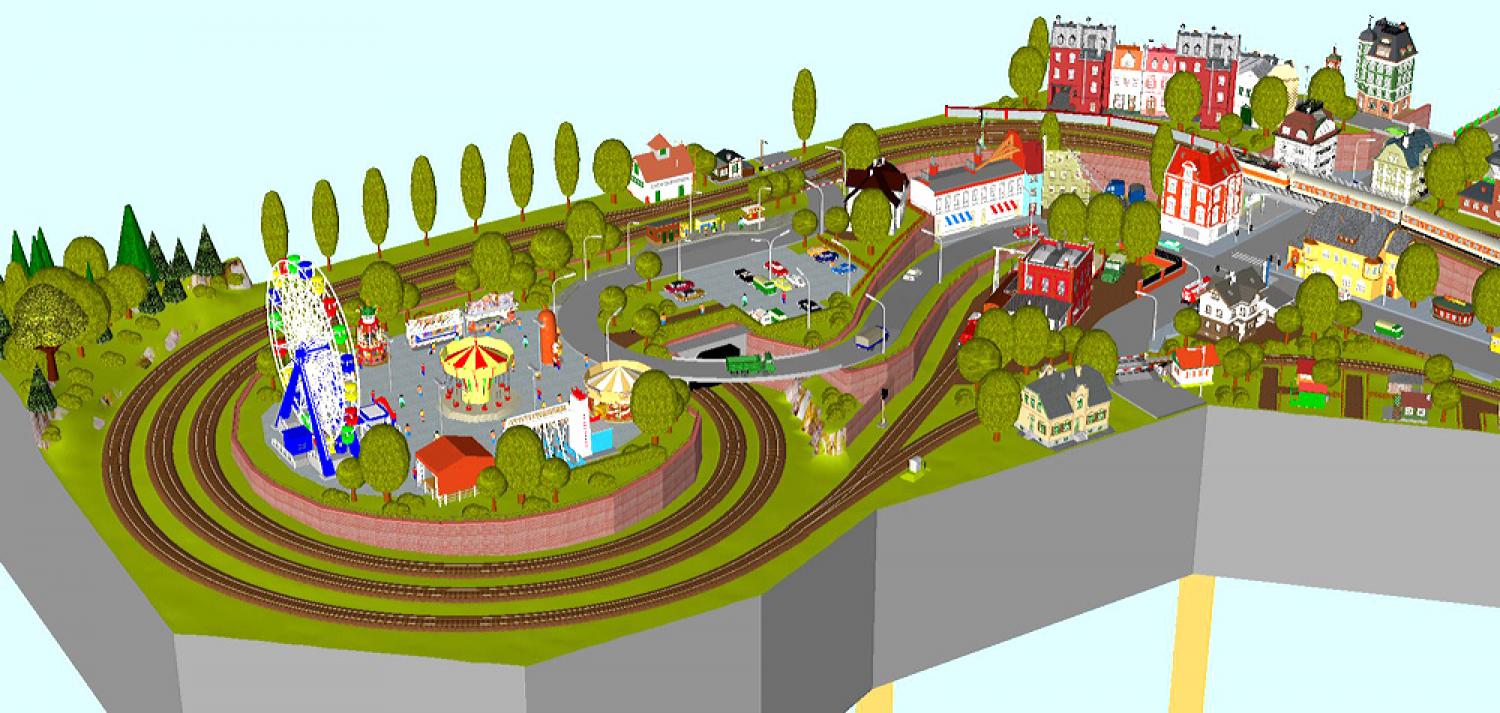

Anlagenplan als colorierte Mappe (DIN A4) mit C-Gleisplan inkl. Art.-Nr., Höhenangaben der Trassen, 3D-Bilder der Anlage als Gestaltungsvorschlag und Stückliste mit Anzahl und Art.-Nr. inkl. diverser Tipps + Ratschläge zum Thema Rahmen- und Anlagenbau sowie der möglichen Digitalsteuerung.
Auf Wunsch senden wir auch die entsprechende Wintrack-Datei (nach der Kaufabwicklung) zusätzlich per Mail zu. Bitte beachten Sie, dass Sie zum Öffnen und Bearbeiten der Dateien die Wintrack-Software Version 14.0 3D benötigen. Wenn Sie die Wintrack-Dateien per Mail haben wollen, senden Sie uns bitte Ihren Wunsch inklusive Gleisplan-Nr. und Rechnungs-Nr. an: info@meisesmobacenter.de

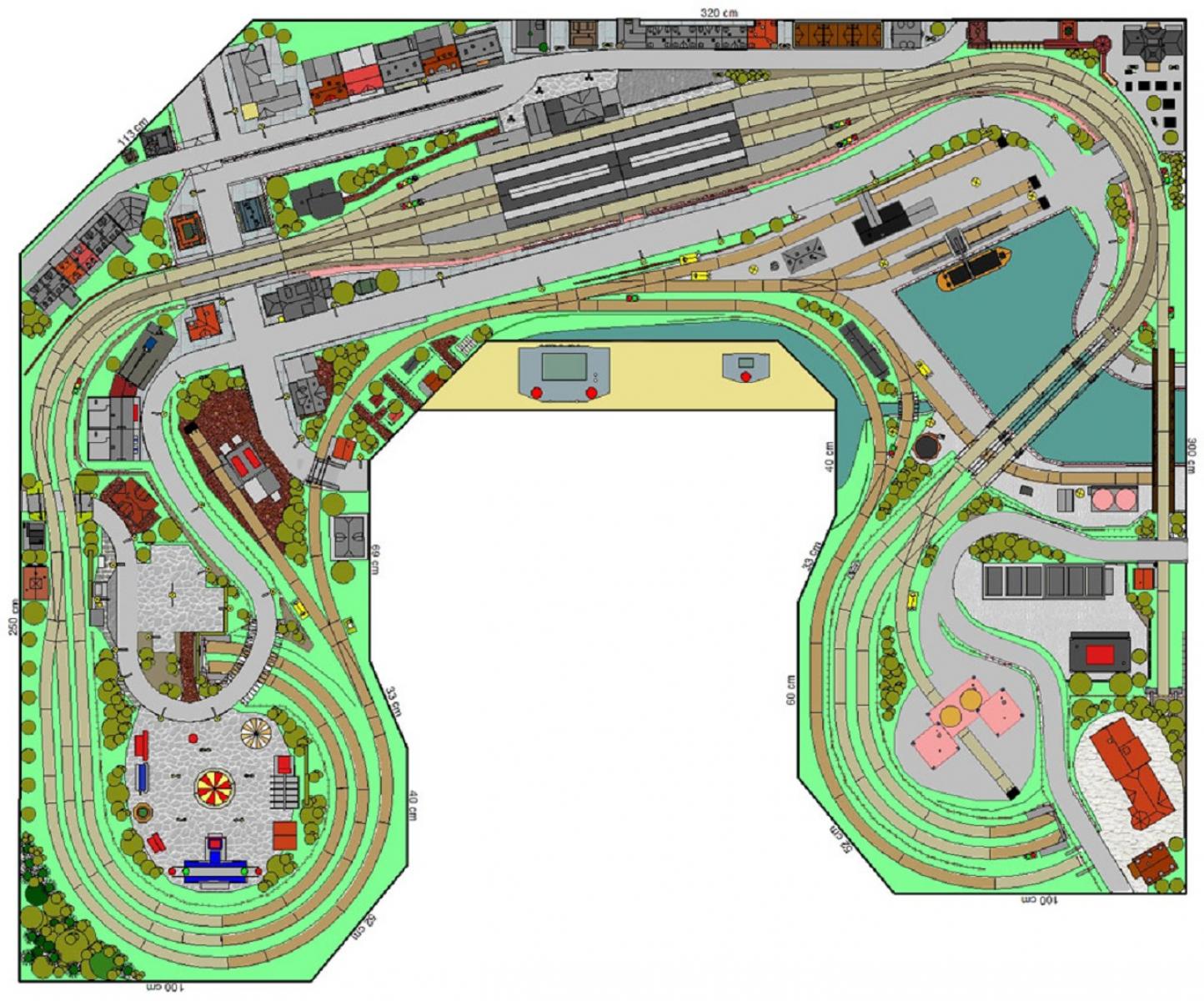

| Gleisplan |
GP4-0090 Rothenburgsort |
| Thema |
Stadtbahnhof, Güternebenbahn, Hafen + Kirmes |
| Spur |
H0 |
| Gleis |
C-Gleis |
| Maße |
330 x 400 x 300cm (U-Form) |
| MMC-Rahmensystem |
nein |
| Gleislänge |
95,35 m |
| Grundfläche |
9,25 m² |

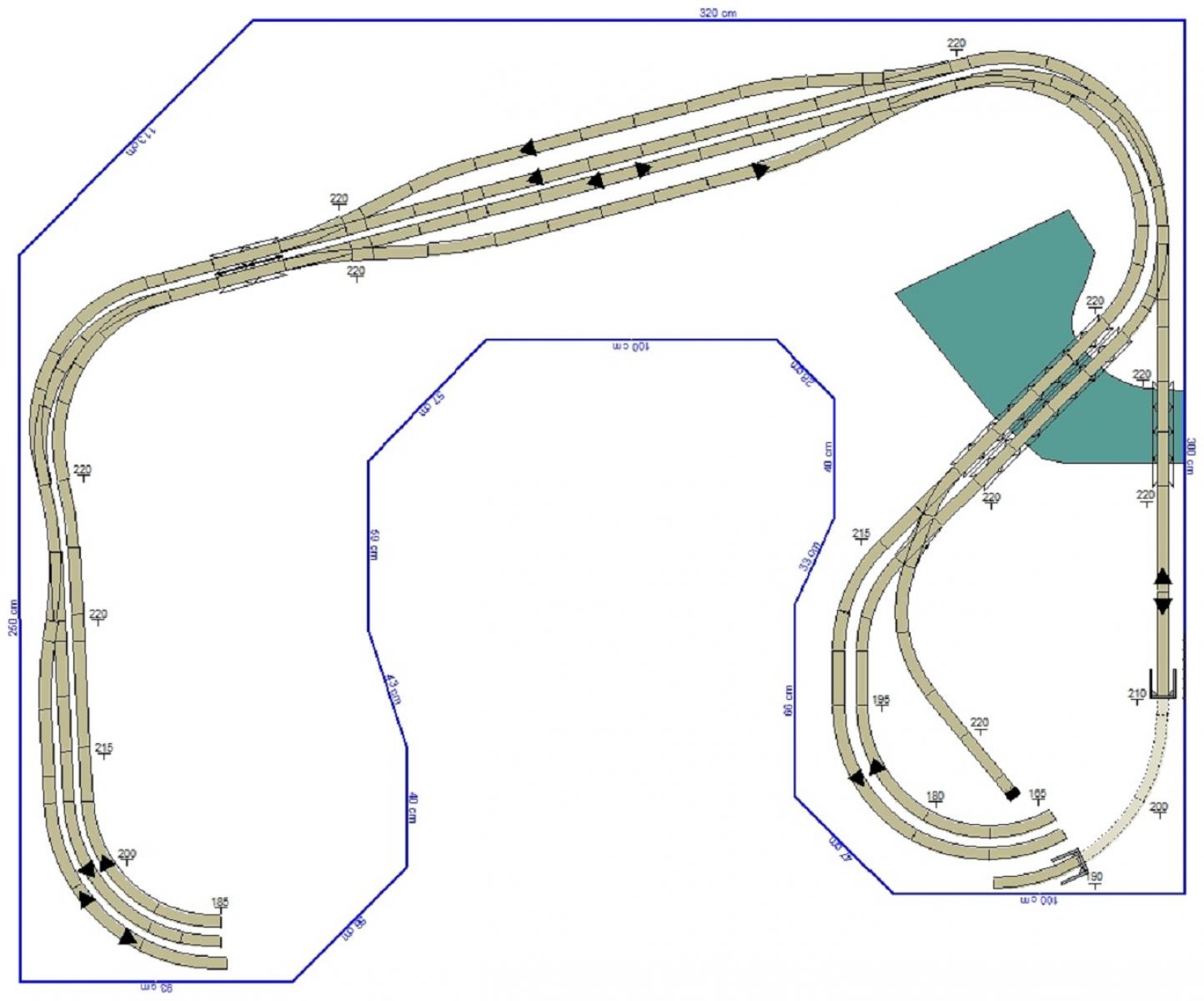

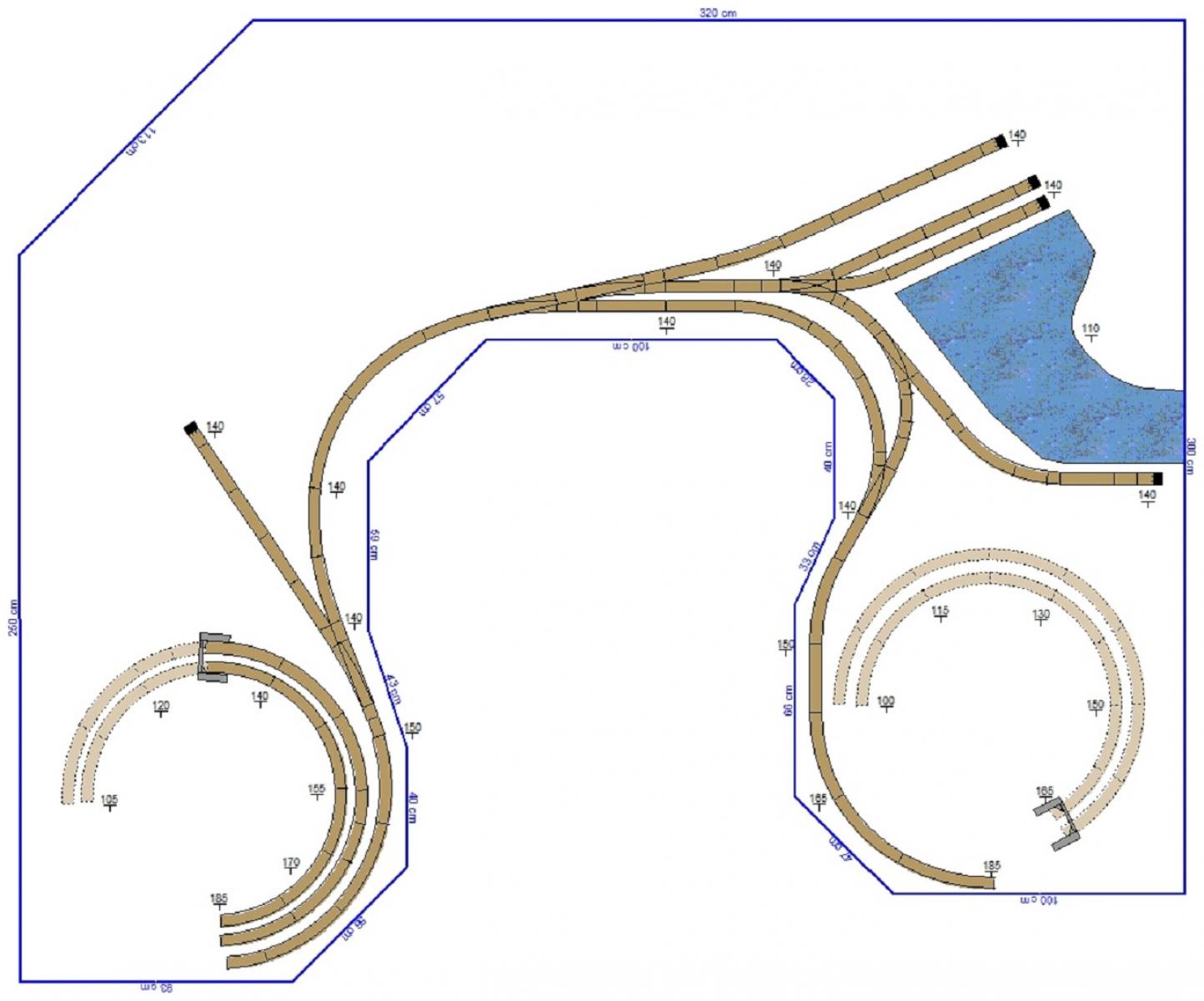

| Ebenen: |
3 |

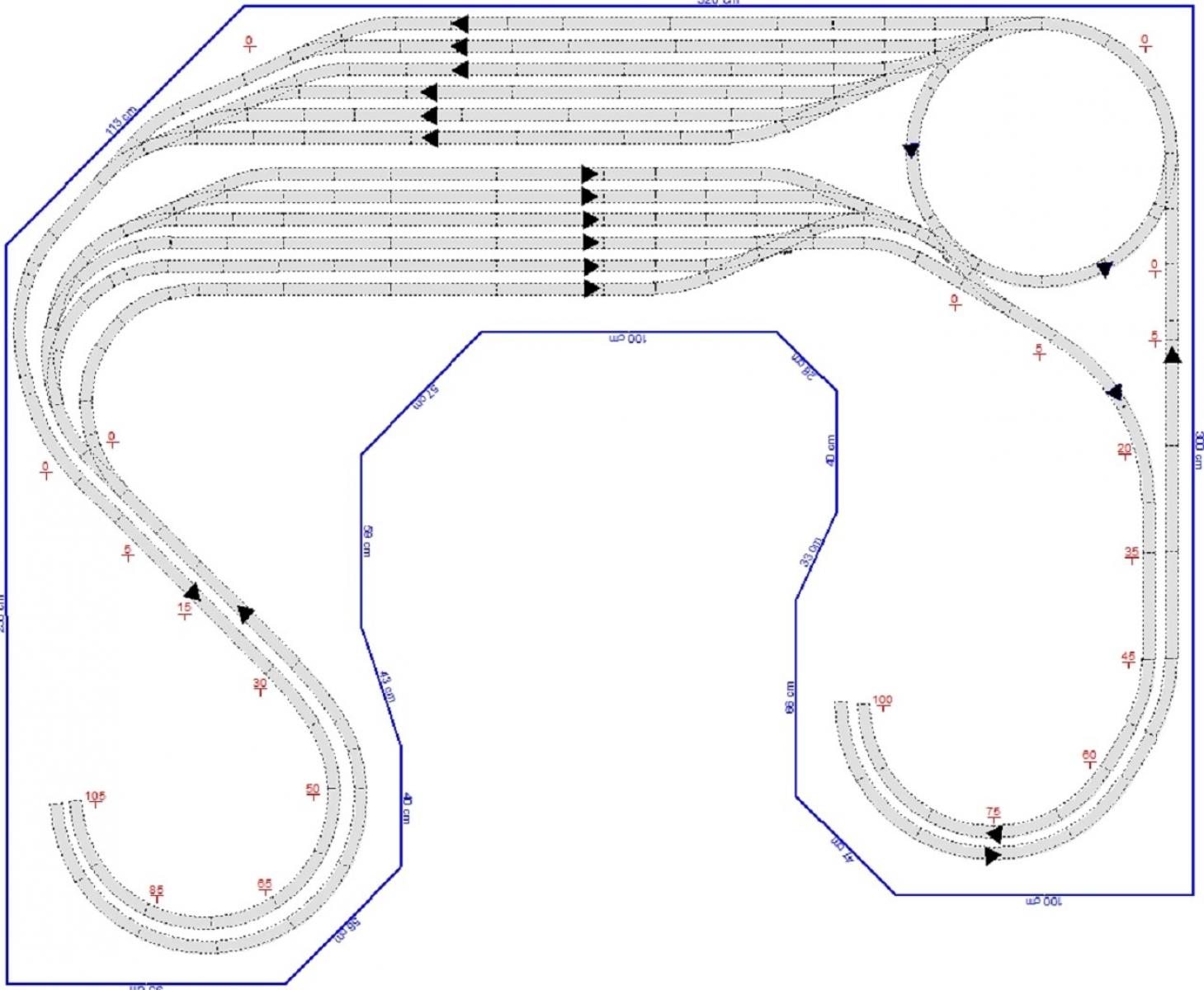

| SBF (Schattenbahnhof) |
ja |
| Anzahl SBF-Gleise |
12 |
| Stromkreise |
2-3 |
| Längster Zug |
230 cm (SBF) 150cm (Bahnhof) |
Achtung: bei dieser Anlagentiefe sollte die Anlage zumindest während der Bauphase von allen Seiten erreichbar sein bzw. auf Rollfüßen beweglich sein.
