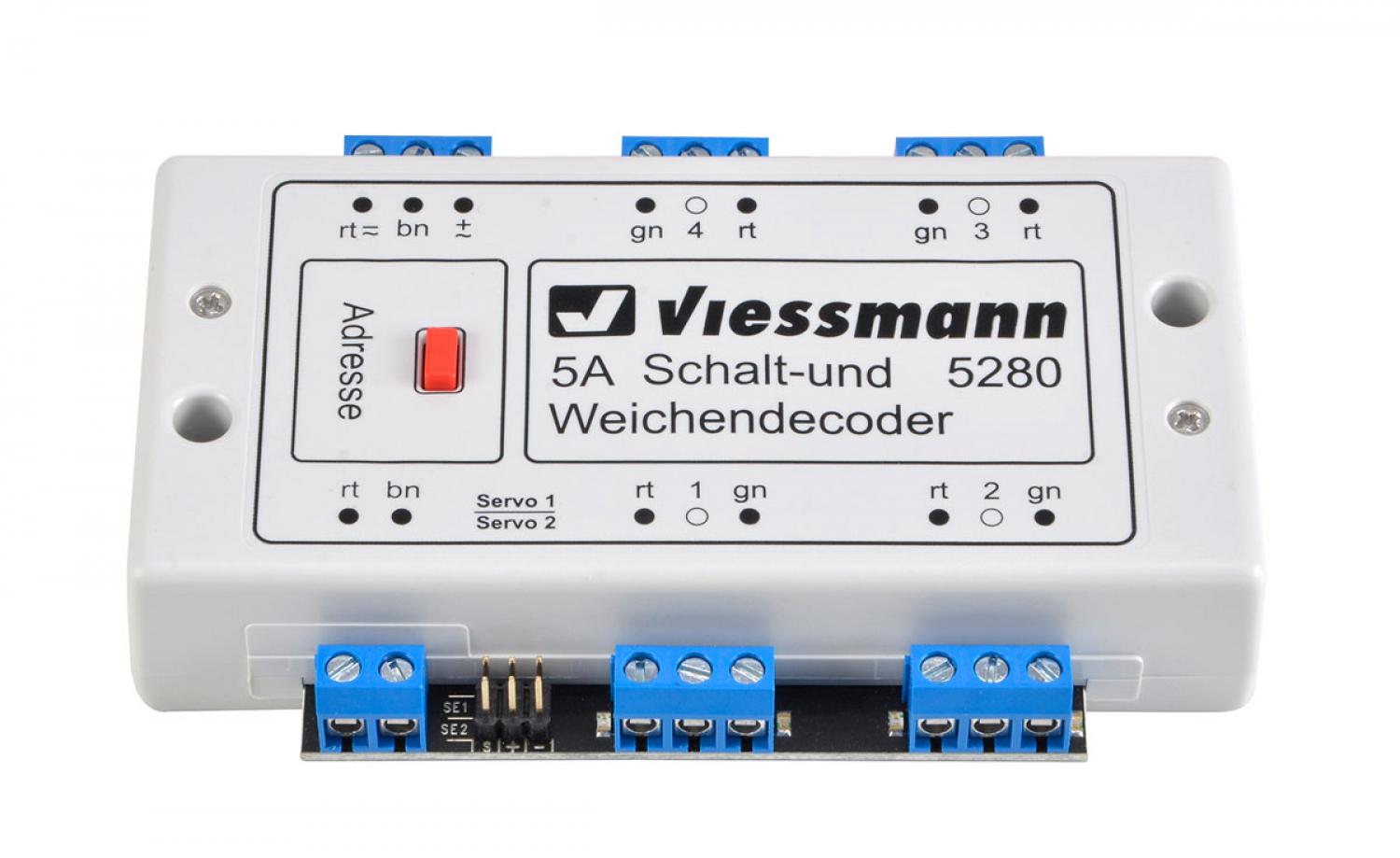

Der Decoder ist ein Multiprotokoll-Decoder für das DCC- und Märklin-Motorola-Format. Er ist als Weichendecoder für 4 Weichen mit Doppelspulen ausgelegt und steuert zusätzlich 2 Servos an. Er besitzt 4 Ausgangspaare, die auch für Sonderfunktionen konfiguriert werden können. So können diverse Lichteffekte erzeugt werden, wie Blinken für Baustellenbeleuchtung oder Reklame. An den Weichenausgängen erkennt der Decoder bei entsprechender Konfiguration die Stellung von Weichen mit Endlagenabschaltung und meldet diese Stellung per RailCom zurück. Merkmale: 4 Paar Weichenausgänge (Doppelspule), Ausgänge auch konfigurierbar als Einzelausgänge, positive Spannung geschaltet, Versorgung wahlweise aus dem Gleissignal oder über externe Versorgung für die zu schaltende Last, verschiedene Funktionalitäten der Ausgänge: Impuls-, Dauer-, Blinkausgang, Dimmen, Signale, Zufallssteuerung (auch bei den Servoausgängen). Schaltstrom bis maximal 5 A pro Ausgang, Decoder gesamt maximal 5 A. Mit E-Buchse zur Einspeisung des Schaltstroms über einen separaten Trafo. Maximaler Gesamtstrom des Decoders einstellbar. LEDs an den Ausgängen signalisieren den Schaltbefehl, Gleiseingang, Programmierung auf dem Programmiergleis, Programmierung auf dem Hauptgleis (POM), Adressprogrammierung auch per Taster, RailCom. Die Servoausgänge können bzgl. Stellwegen und Geschwindigkeiten konfiguriert werden, Versorgungsstrom für beide Servos gesamt: 300 mA dauernd, 450 mA kurzzeitig. Mit Schraubklemmen.
