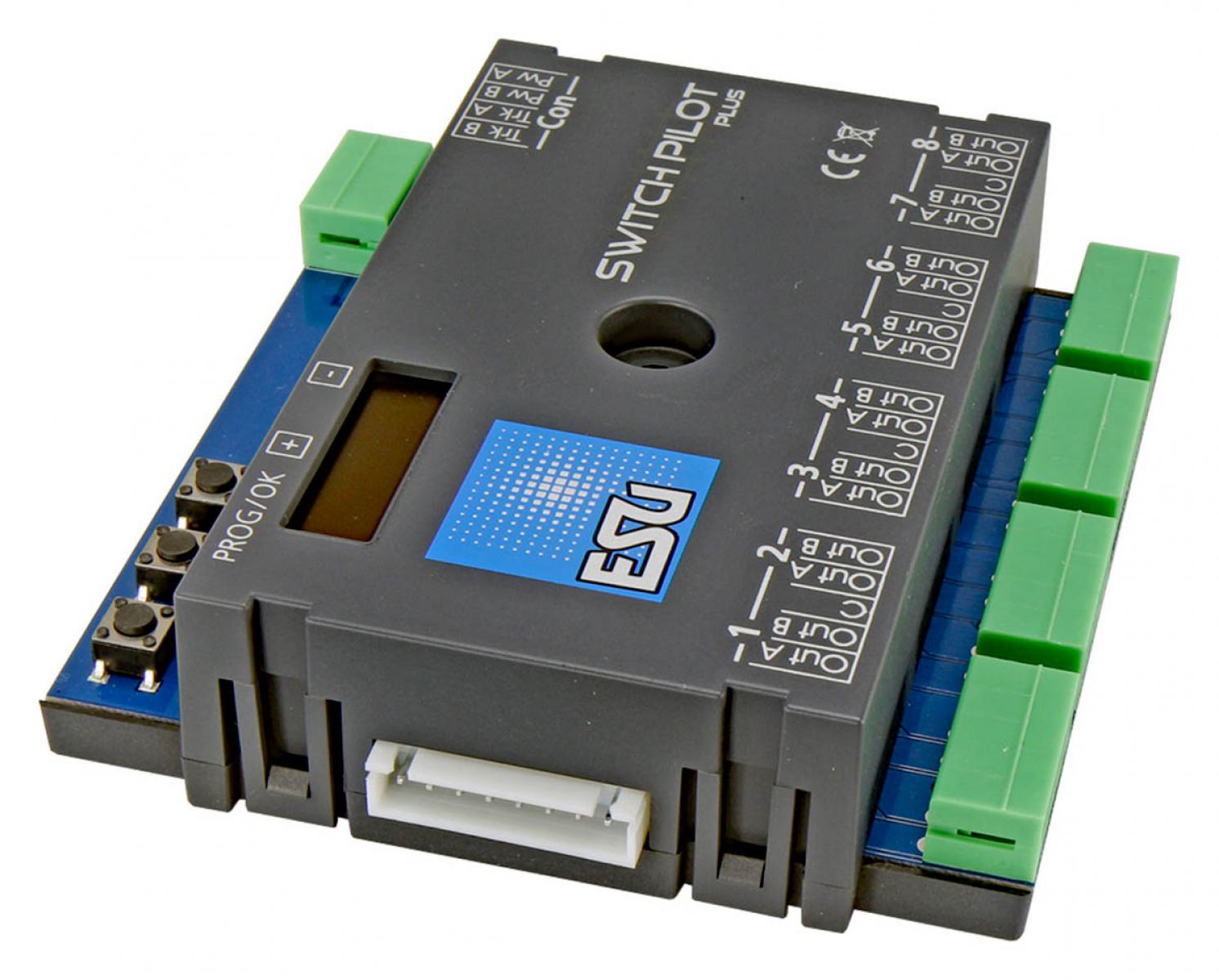

SwitchPilot 3 Plus Decoder sind für den stationären Einsatz an Ihrer Anlage optimiert und können herkömmliche Doppelspulen-Weichenantriebe, Lichtsignale, magnetische Entkuppler, Glühbirnchen oder andere stationäre Verbrauchen schalten.Um die bisher bei Magnetartikeldecodern eher umständliche Konfiguration zu erleichtern, verfügt der SwitchPilot 3 Plus über ein innovatives Bedienkonzept, bestehend aus einem 4-zeiligen, beleuchteten OLED-Display sowie drei Eingabetastern. Betriebsarten Der SwitchPilot 3 Plus ist multiprotokollfähig und kann sowohl mit Zentralen nach dem Märklin® Motorola® System (z.B. 6021, Central Station® oder Mobile Station®) als auch DCC-fähigen Zentralen verwendet werden. Die Konfiguration kann sowohl auf dem Hauptgleis als auch Programmiergleis stattfinden. Dank RailCom® können CVs auch ausgelesen werden. Funktionsweise Der SwitchPilot 3 Plus kann wahlweise direkt vom Digitalsystem oder einer externen Gleich- oder Wechselspannungsquelle versorgt werden. Er besitzt insgesamt 16 Transistorausgänge, welche in den 8 Aus-gangspaaren 1 bis 8 gruppiert sind. Jedes Ausgangspaar beinhaltet zwei Ausgänge (OutA und OutB) und kann individuell für den gewünschten Anwendungsfall konfiguriert werden: Im Impulsbetrieb wird der Ausgang eingeschaltet, sobald ein Schaltbefehl empfangen wird. Da der Ausgang automatisch wieder abschaltet, sobald eine im Decoder hinterlegte Zeit erreicht wurde, wird ein Durchbrennen von Magnetartikeln verhindert. Im Moment-Betrieb (K83-kompatibel) bleibt der Ausgang so lange aktiv, wie die Taste am Schaltpult gedrückt wird. Diese Betriebsart eignet sich für Weichenantriebe mit Endabschaltung oder für Entkupplungsgleise. Im Bistabilen Dauerbetrieb (k84-kompatibel) werden die beiden Ausgänge wechselseitig ein- und ausgeschaltet: Beim Drücken der ersten Taste (rot) am Bedienpult wird der Ausgang Out A eingeschaltet. Er bleibt so lange aktiv, bis durch Drücken der zugeordneten Taste (grün) der Ausgang Out B der gleichen Ausgangsgruppe aktiviert wird. Out A und Out B verhalten sich wie ein Wechselschalter.Im Wechselblinker-Betrieb werden die Ausgänge Out A und Out B eines Ausgangspaares abwechselnd mit einer einstellbaren Blinkfrequenz eingeschaltet. Der Wechselblinker wird mit dem Kommando „Gerade/Grün“ der zugeordneten Taste gestartet und mit dem Kommando „Abzweigend/Rot“ wieder gestoppt. Optional kann der Ausgang auch langsam auf- und abgeblendet werden (sog. „Zoom“ für GlühlampenSimulation).
