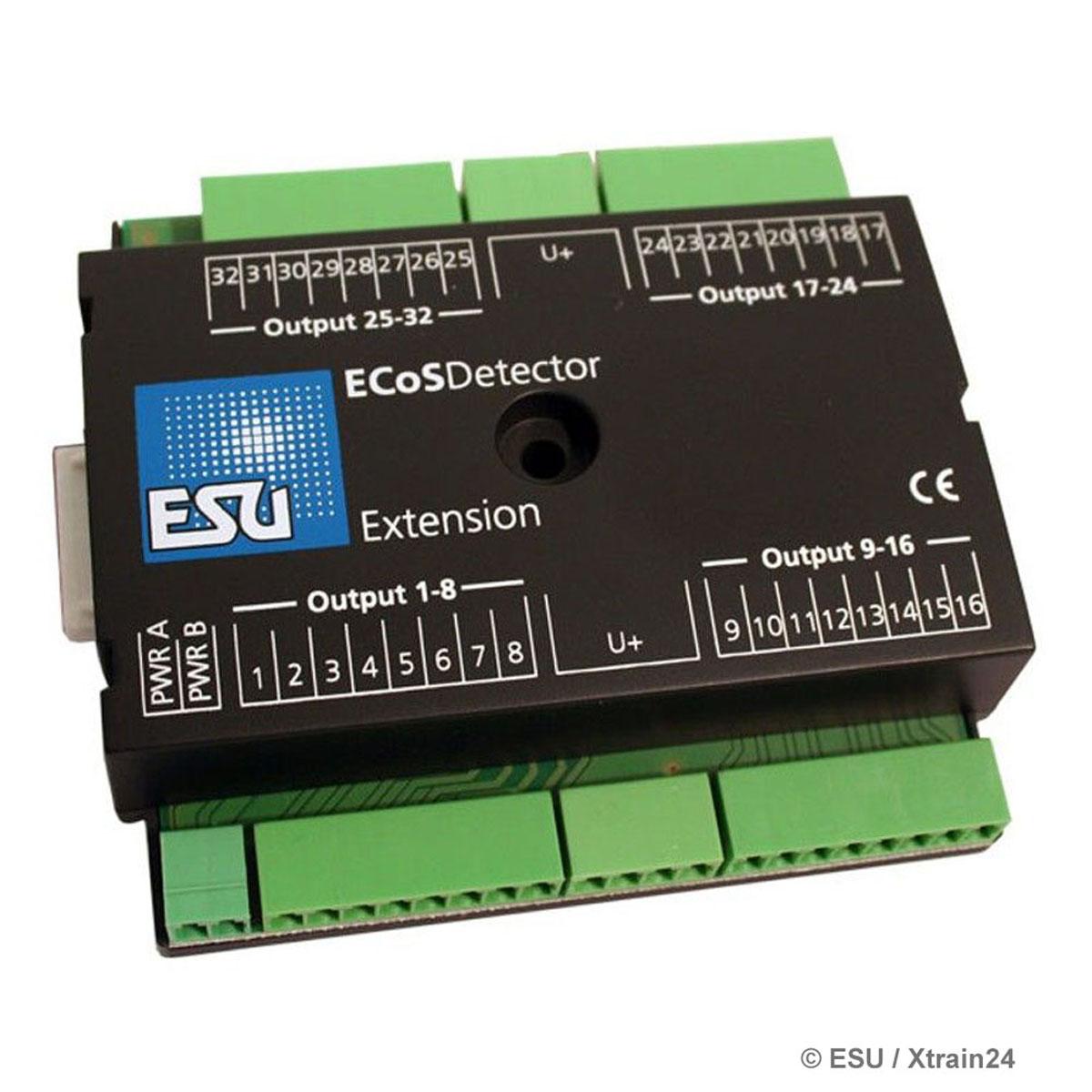

ECoSDetector
Output Extension Erweiterungsmodul. Anschlussmöglichkeit für 32
Glühlämpchen/LEDs für Gleisbildstellpultausleuchtung oder Blocksignale.
Das
ECoSDetector Extension Modul ist dafür gedacht, mit Hilfe des ECoSDetector
Moduls ein externes Gleisbildstellpult (GBS) aufzubauen, welches dann an die
ECoS angeschlossen wird. Ein Gleisbildstellpult ist zum komfortablen Schalten
von Fahrstraßen insbesondere im (Rangier)Bahnhof für viele Modellbahner
unverzichtbar, insbesondere wenn die Zentrale weiter entfernt aufgestellt ist.
Die
dort verbauten LEDs zur Ausleuchtung von Gleisbesetztabschnitten oder Anzeige der
Weichen / Signalstellungen werden von der ECoS passend geschaltet. Wenn Sie mit
dem Gleisbildstellpult darüber hinaus Ihre Weichen und Signale direkt schalten
möchten, können externe Taster angeordnet werden. Die Schalterstellung wird von
den Eingabekanälen des ECoSDetector Moduls eingelesen und zur Auswertung an die
ECoS weiter gereicht. Dort werden dann die entsprechenden Kommandos ausgeführt.
Sie benötigen für das GBS folglich Eingänge für die Taster (diese werden vom
ECoSDetector bereit gestellt), als auch Ausgänge für die Ausleuchtung der LEDs
(diese werden von der ECoSDetector Extension bereitgestellt).
Das
ECoSDetector Extension Modul wird seitlich an den ECoSDetector angeschlossen.
Über diesen erhält die Extension alle Befehle. Ohne ECoSDetector ist die
Extension nicht funktionsfähig.
Ausgänge
Jeder
einzelne der 32 Ausgänge kann mit maximal 100mA belastet werden. Da diese als
„open collector“ ausgeführt sind, können Sie daran entweder Glühlampen oder
LEDs mit Vorwiderstand direkt anschließen.
Der
Gesamtstrom aller Ausgänge darf jedoch 1,5A nicht überschreiten.
Für
die Versorgung kann ein beliebiger Gleich- oder Wechselspannungstrafo verwendet
werden.
Die Transistorausgänge
der ECoSDetector Extension Moduls lassen sich an Ihrer ECoS kinderleicht in den
gewünschten Betriebsmodus bringen.
